Leistungstransformatoren sind sozusagen das Rückgrat eines jeden Stromnetzes.{{0}Sie ermöglichen es, große Strommengen über große Entfernungen zu transportieren, ohne dass der Großteil davon als Wärme verschwendet wird, und sie dann sicher an Häuser, Fabriken und Büros zu liefern.
Im Kern funktionieren diese Dinge nach einem ziemlich cleveren, aber unkomplizierten Prinzip: elektromagnetischer Induktion. Sie haben eine Primärspule, die die eingehende Spannung aufnimmt und ein sich änderndes Magnetfeld in einem laminierten Eisen- oder Stahlkern erzeugt. Dieses Feld induziert dann Spannung in der Sekundärspule. Durch mehr oder weniger Drahtwindungen in einer Spule im Vergleich zur anderen erhöhen Sie entweder die Spannung (höher auf der Sekundärseite) oder verringern sie. Keine beweglichen Teile, bei richtiger Wartung äußerst zuverlässig und der Wirkungsgrad erreicht oft 98-99 % – obwohl diese kleinen Verluste im Netzmaßstab immer noch eine große Rolle spielen.
Warum sie in Gittern so wichtig sind
Ohne Transformatoren wäre eine effiziente Energieübertragung nicht möglich. Generatoren erzeugen Strom bei relativ niedrigen Spannungen, aber um ihn ohne große I²R-Verluste Hunderte von Kilometern durch Leitungen zu transportieren, müssen wir die Spannung stark anheben-manchmal auf 500 kV oder mehr. Dafür sorgen Aufwärtstransformatoren in Kraftwerken. Wenn der Strom dann näher an die Verbraucher gelangt, senken -Abwärtstransformatoren ihn wieder auf sicherere Werte wie 11 kV für die Verteilung und schließlich auf 220/380 V (oder an manchen Orten 110/120 V) für den täglichen Gebrauch.
Sie tragen auch dazu bei, die Stabilität zu gewährleisten: Sie regulieren die Spannung, bewältigen Lastschwankungen, verhindern Überlastungen in Leitungen und isolieren sogar empfindliche Geräte an Orten wie Krankenhäusern.
Die wichtigsten Typen und wo sie verwendet werden
Step-Up-Transformatoren: Hauptsächlich an Erzeugungsstandorten. Erhöhen Sie die niedrige Generatorspannung auf hohe Übertragungspegel, um Verluste über die Distanz zu reduzieren.
Abwärtstransformatoren-: Überall, von Umspannwerken bis hin zu Stadtteilen. Lassen Sie die hohe Übertragungsspannung auf etwas Brauchbares und Sicheres fallen.

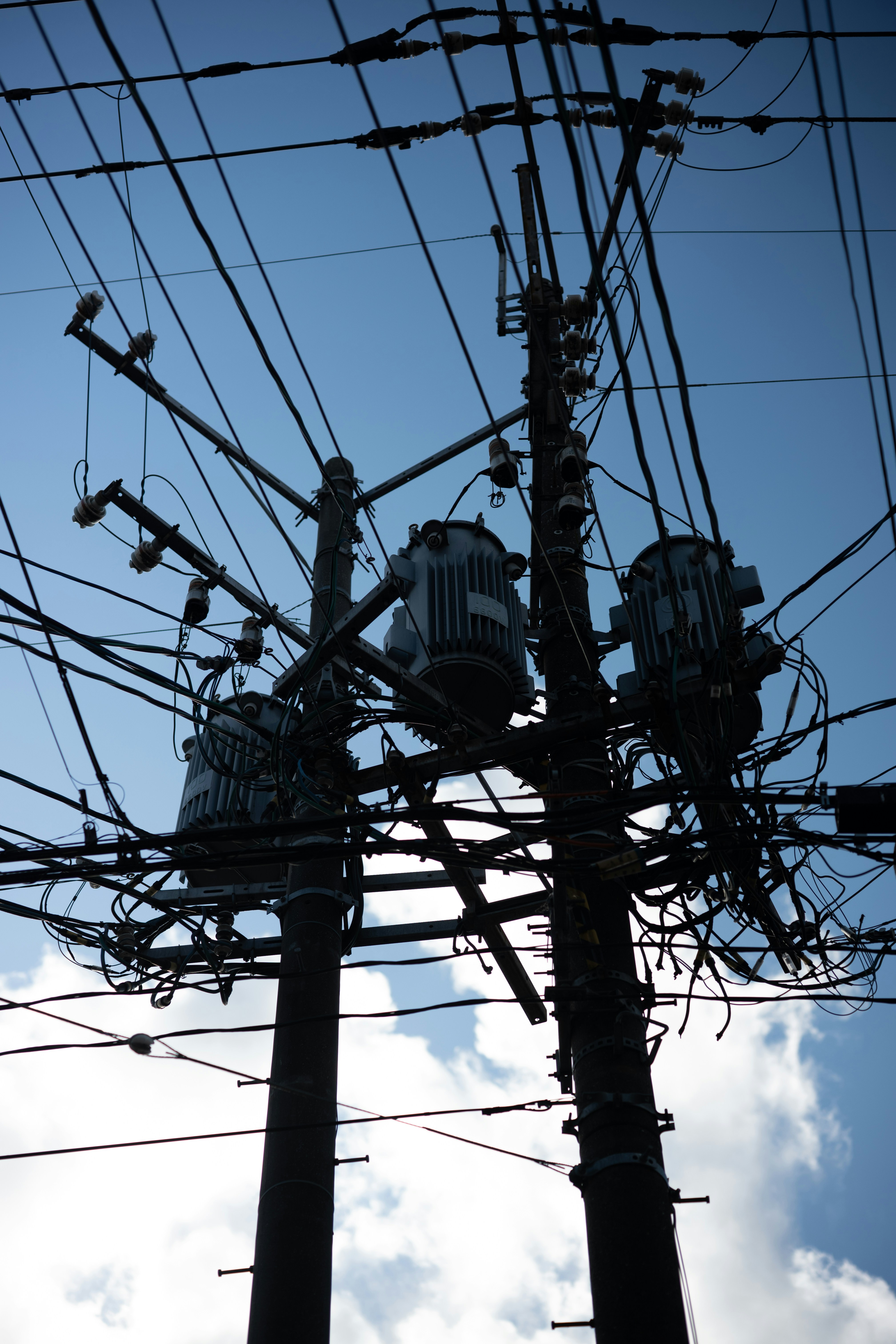

Verteilungstransformatoren: Die letzten -auf Masten-montierten oder auf Polstern-montierten Geräte, die Straßen und Gebäude versorgen. Sie sind kleiner, aber sehr häufig.
Leistungstransformatoren(die Heavy-{0}Duty-Modelle): Große Umspannwerke, die große Hoch-Spannungsübertragungen bewältigen, oft 100 MVA+.
Trenntransformatoren: Stellen Sie aus Sicherheitsgründen eine galvanische Trennung zwischen den Stromkreisen sicher. -Keine direkte elektrische Verbindung, ideal für empfindliche Geräte oder zum Schutz vor Stößen.
Spartransformatoren: Sie teilen sich eine einzelne Wicklung, sind also leichter, günstiger und effizienter bei kleinen Übersetzungsänderungen, haben aber keine vollständige Isolierung.
Sie sehen ölgefüllte Modelle für große Arbeiten im Freien (Öl kühlt und isoliert), trockene Modelle für den Innenbereich oder feuergefährdete Stellen-und so weiter.
Schlüsselkomponenten (Die Anatomie)
Kern: Laminierter Siliziumstahl zur Führung des magnetischen Flusses und zur Reduzierung von Wirbelstrom-/Hystereseverlusten.
Wicklungen: Normalerweise nehmen Spulen aus Kupfer (manchmal Aluminium) -Primärspulen Eingang, Sekundärspulen Ausgänge auf.
Öltank/Konservator: Hält Isolier-/Kühlöl, dehnt sich mit der Temperatur aus/kontrahiert.
Buchsen: Isolierte Steckverbinder, die den sicheren-Ein- und Ausgang von Hochspannungskabeln ermöglichen.
Stufenschalter: Passen Sie das Windungsverhältnis leicht an, um -die Ausgangsspannung bei unterschiedlichen Lasten fein abzustimmen (bei-Last erfolgt eine automatische Umschaltung).
Kühlsysteme: Heizkörper, Lüfter oder Pumpen zur Wärmeableitung-verhindern eine Überhitzung.
Verluste und Effizienz-Sachen
Selbst gute Transformatoren verlieren etwas: Kernverluste (Hysterese + Wirbelströme, immer da), Kupferverluste (I²R in Wicklungen, last-abhängig). Moderne Designs verwenden bessere Materialien wie amorphe Stahlkerne oder verlustarme Wicklungen, um die Effizienz zu steigern und diese Verluste zu reduzieren. Intelligente Überwachung hilft, Probleme frühzeitig zu erkennen.
Wartung ist nicht optional
Diese Dinge halten Jahrzehnte, wenn man sie richtig behandelt. Regelmäßige Ölprobenentnahmen (Kontrollen auf Feuchtigkeit und Säuregehalt), Infrarotscans auf heiße Stellen, Isolierungstests und Sichtprüfungen-überspringen Sie diese und kleine Probleme führen zu Ausfällen oder Bränden. Heutzutage verfügen viele über Sensoren für Echtzeitdaten, vorausschauende Wartung und sogar digitale Zwillinge zur Verhaltenssimulation.
Was sich in letzter Zeit ändert
Die Branche entwickelt sich schnell-insbesondere angesichts der explosionsartigen Entwicklung erneuerbarer Energien. Mit intelligenten Transformatoren mit IoT können Versorgungsunternehmen Last, Temperatur und Fehler aus der Ferne überwachen, die Spannung optimieren und Ausfälle vorhersagen. Umweltfreundlichere Optionen: biologisch abbaubare Flüssigkeiten anstelle von Mineralöl, trockene-Typen für Städte, Designs, die die starken Schwankungen von Sonne und Wind besser bewältigen. Auch Netzdezentralisierung und Mikronetze benötigen flexiblere Transformatoren.
Fazit: Leistungstransformatoren sind nichts Besonderes, aber sie leisten im Stillen die schwere Arbeit, um den Stromfluss zuverlässig, effizient und immer nachhaltiger zu gestalten. Da die Netze immer intelligenter und umweltfreundlicher werden, entwickeln sich diese Arbeitstiere mit ihnen weiter-und stellen sicher, dass wir das Licht anlassen können, ohne Energie zu verschwenden oder den Planeten mehr als nötig zu schädigen.
Wenn Sie sich beruflich oder einfach nur aus Neugier damit befassen, ist es faszinierend, wie etwas so „Old School“ immer noch von zentraler Bedeutung für unsere moderne Energiewelt ist.
