Leistungstransformatoren erklärt: Grundlagen und Anwendungen

Wie wir alle wissen, sind Leistungstransformatoren in modernen elektrischen Systemen von entscheidender Bedeutung. Sie ermöglichen eine effiziente Stromverteilung über große Entfernungen, wie wir sie in unserem täglichen Leben sehen können. Daher ist es für jeden in der Elektrotechnik von entscheidender Bedeutung, zu verstehen, wie sie funktionieren.

In diesem Leitfaden werden die Prinzipien der elektromagnetischen Induktion und Spannungstransformation untersucht.

In diesem Artikel befassen wir uns mit den Komponenten und der Funktionsweise von Leistungstransformatoren. Erfahren Sie mehr über die Geschichte und Entwicklung dieser wichtigen Geräte.

Und erfahren Sie, welche verschiedenen Arten von Transformatoren es gibt und welche Anwendungen sie haben.

Im nächsten Schritt untersuchen wir die Bedeutung von Effizienz und Energieeinsparung beim Transformatordesign.

Abschließend werden wir zukünftige Trends und Umweltaspekte in der Transformatorentechnologie diskutieren.

yawei transformer

Leistungstransformatoren sind in Stromverteilungsnetzen als Herzstück des menschlichen Körpers von entscheidender Bedeutung. Das Wichtigste ist, dass sie bei der Änderung der Spannungsniveaus zwischen Stromkreisen eine Rolle spielen und so dazu beitragen, dass Strom effizient über Entfernungen transportiert werden kann.

Im Wesentlichen bestehen sie aus zwei Drahtspulen, sogenannten Wicklungen, die um einen Kern gewickelt sind. Dieser Aufbau ermöglicht den Betrieb von Transformatoren nach dem Prinzip der elektromagnetischen Induktion.

Die Hauptfunktion dieser Geräte ist die Spannungsumwandlung. Das bedeutet, dass sie je nach Bedarf des Stromnetzes entweder die Spannung erhöhen oder verringern können.

Leistungstransformatoren gibt es in vielen Formen und können große Spannungspegel verarbeiten. Sie sind für die Hochspannungsübertragung unerlässlich.

Zu den Hauptkomponenten von Leistungstransformatoren gehören:

Primär- und Sekundärwicklungen

Magnetkern

Isoliermaterialien

yawei transformer

Wenn Sie mehr über den Leistungstransformator erfahren möchten, können Sie hier klicken!

Die Entwicklung der Leistungstransformatoren begann im späten 19. Jahrhundert. Pioniere wie Nikola Tesla und George Westinghouse waren maßgeblich an ihrer Entwicklung beteiligt.

Diese frühen Transformatoren waren einfach, aber effektiv. Sie legten den Grundstein für die anspruchsvollen Designs, die wir heute sehen.

Mit fortschreitender Technologie entwickelten sich Transformatoren erheblich weiter. Zu den bemerkenswerten Verbesserungen gehörten bessere Kernmaterialien und innovative Kühlsysteme.

Moderne Transformatoren sind hocheffizient und verfügen über modernste Technologie. Sie sind zu einem integralen Bestandteil von Smart-Grid-Systemen weltweit geworden.

Zu den wichtigsten historischen Meilensteinen gehören:

Erfindung von Pionieren im 19. Jahrhundert

Verbesserungen bei Materialien und Designs

Integration in Smart-Grid-Technologien

Leistungstransformatoren basieren auf Kernprinzipien der Physik, vor allem der elektromagnetischen Induktion. Dieses Prinzip ermöglicht es Transformatoren, Strom effizient zu übertragen.

Eine weitere entscheidende Rolle von Transformatoren ist die Spannungsumwandlung. Es ermöglicht die Übertragung von Energie über große Entfernungen ohne übermäßige Verluste.

In diesem Abschnitt werden wir tiefer in die Wissenschaft hinter diesen Prinzipien eintauchen. Sie zu verstehen ist der Schlüssel zum Verständnis der effektiven Funktionsweise von Transformatoren.

Zu den wichtigsten Konzepten, die es zu erkunden gilt, gehören:

Elektromagnetische Induktion

Spannungstransformation

Die Beziehung zwischen den beiden

Elektromagnetische Induktion entsteht, wenn ein sich änderndes Magnetfeld einen elektrischen Strom induziert. Dieses Phänomen ist der Grundstein der Transformatorfunktion.

Bei der Spannungstransformation geht es darum, Spannungsniveaus zwischen hoch und niedrig anzupassen. Es sorgt für eine sichere und effiziente Energieverteilung.

Das Verständnis dieser Prozesse enthüllt die Magie, die hinter dem alltäglichen Stromverbrauch steckt. Mit diesem Einblick werden Sie die technischen Wunderwerke der Transformatoren noch mehr zu schätzen wissen.

Das Faradaysche Gesetz ist die Grundlage der elektromagnetischen Induktion. Einfach ausgedrückt heißt es, dass eine Änderung eines Magnetfelds in jedem nahegelegenen Stromkreis eine Spannung induziert.

Das Lenzsche Gesetz geht noch einen Schritt weiter: Der induzierte Strom fließt immer in eine Richtung, die der Veränderung, die ihn erzeugt hat, entgegenwirkt -, fast so, wie die Natur der Störung Widerstand leistet.

Zusammengenommen erklären diese beiden Gesetze genau, wie Transformatoren funktionieren. Sie sind der Grund dafür, dass ein Transformator die Spannung erhöhen oder verringern und elektrische Energie von einem Stromkreis in einen anderen übertragen kann, ohne dass eine direkte elektrische Verbindung besteht.

Gegeninduktivität ist hier eine der Schlüsselideen-Sie beschreibt im Grunde, wie eine Spule eine Spannung in einer nahegelegenen Spule erzeugen kann.

Ein weiterer wichtiger Begriff ist der magnetische Fluss. Betrachten Sie es als eine Möglichkeit, zu messen, wie viel Magnetfeld tatsächlich durch eine Spule fließt. Und ja, es ist sehr wichtig, denn es beeinflusst stark den Grad der Induktivität, den Sie am Ende haben.

Zusammengenommen bestimmen diese Faktoren, wie effizient ein Transformator ist, und sie beeinflussen auch, wie er ausgelegt sein sollte. Wenn Sie verstehen, wie sie funktionieren (auch nur grob), können Sie in der Regel intelligentere Entscheidungen zur Verbesserung der Transformatorleistung treffen.

Zu den Hauptkonzepten gehören:

Spannungsinduktion in benachbarten Spulen (Gegeninduktivität)

Die Bedeutung der magnetischen Feldstärke (Magnetfluss)

Auswirkungen auf Transformatordesign und Effizienz

yawei transformer

Leistungstransformatoren bestehen grundsätzlich aus wenigen Schlüsselteilen: dem Kern, den Wicklungen, der Isolierung und dem Gehäuse. Und ehrlich gesagt hat jeder seine eigene Aufgabe, daher ist hier nichts wirklich „optional“.

Der Kern besteht normalerweise aus laminiertem Stahl. Dieses geschichtete Design trägt dazu bei, Verluste durch Wirbelströme zu reduzieren, was für die Effizienz von großer Bedeutung ist. Dann gibt es die Wicklungen-normalerweise aus Kupfer oder Aluminium-, die Strom führen und die elektromagnetischen Felder erzeugen, die für den Betrieb des Transformators erforderlich sind.

Als nächstes kommt die Isolierung. Sein Hauptzweck besteht darin, Kurzschlüsse zu verhindern, außerdem trägt es dazu bei, die Wicklungen vor Spannungsspitzen zu schützen. Schließlich dient das Gehäuse dazu, den Transformator vor der Außenwelt-einflüssen wie dem Wetter und anderen Umweltfaktoren zu schützen.

Kurz gesagt: Kern für Effizienz, Wicklungen für elektromagnetische Wirkung, Isolierung für Sicherheit und ein Gehäuse für Schutz.

Zu den Schlüsselkomponenten gehören:

Kern: Laminierter Stahl

Wicklungen: Kupfer oder Aluminium

Isolierung: Schutzmaterialien

Gehäuse: Schutzgehäuse

Diese Komponenten arbeiten zusammen, um eine effiziente Energieübertragung sicherzustellen. Wenn man sie versteht, wird klar, wie Transformatoren funktionieren. Die Kenntnis jedes Teils verbessert Wartung und Design.

yawei transformer

Auf dem heutigen Industriemarkt gibt es Transformatorkerne in verschiedenen Ausführungen. Typischerweise umfassen sie Laminat-, Schalen- und Kerndesigns.

Meiner Meinung nach verringern Blechpakete die Energieverluste. Sie bestehen aus dünnen Stahlblechen. Durch diese Konstruktion können Wirbelströme minimiert werden.

Manteltransformatoren-schließen normalerweise Wicklungen im Kern ein. Sie bieten einen besseren Schutz. Kerntransformatoren vom Typ -legen die Wicklungen frei und erleichtern so die Kühlung.

Als nächstes sind die Hauptmerkmale der Kerntypen aufgeführt:

Laminiert: Dünne Stahlbleche

Gehäuse: Geschlossene Wicklungen

Kern: Freiliegende Wicklungen

Jeder Typ bietet je nach Anwendung spezifische Vorteile.

Vielleicht ist es für uns selbstverständlich, dass Transformatoren Primär- und Sekundärwicklungen haben. Und diese gewickelten Drähte erzeugen Magnetfelder.

Die Primärwicklung ist mit der Eingangsstromquelle verbunden. Es erhält elektrische Energie. Die Sekundärwicklung liefert transformierte Spannung an den Ausgang.

Kupfer ist eine häufige Wahl für Wicklungen. Es bietet einen geringen Widerstand und eine hohe Leitfähigkeit. Aufgrund des geringeren Gewichts wird übrigens auch Aluminium verwendet.

Hier sind die wichtigsten Punkte zum Thema Wicklungen:

Primär: Eingangsverbindung

Sekundär: Ausgabelieferung

Materialien: Kupfer oder Aluminium

Wicklungen sind entscheidend für die Spannungsumwandlung und Energieübertragung.

Aufgrund der Existenz von Elektrizität ist die Isolierung für die Zuverlässigkeit des Transformators von entscheidender Bedeutung. Es verhindert elektrische Kurzschlüsse. Die Materialien variieren von Öl bis hin zu festen Verbundwerkstoffen.

Da beim Betrieb des Transformators Wärme entsteht, sind Kühlsysteme für die Aufrechterhaltung der Transformatorleistung unerlässlich. Zu den gängigen Methoden gehören Ölimmersion und Luftkühlung.

Gehäuse schützen Transformatoren vor Umweltgefahren. Sie verhindern das Eindringen von Feuchtigkeit und Staub. Wir können also sagen, dass Gehäuse auch eine Sicherheitsbarriere darstellen können.

Hier sind die Schlüsselelemente:

Isolierung: Verhindert Kurzschlüsse

Kühlung: Verwaltet die Wärme

Gehäuse: Bietet Schutz

Zusammen sorgen diese Elemente für die Sicherheit und Effizienz des Transformators.

Wir sollten wissen, dass das Verständnis der Funktionsweise von Leistungstransformatoren einen systematischen Prozess erfordert.

Im Einzelnen gelangt der Strom zunächst in die Primärwicklung des Transformators. Diese Wicklung ist mit einer eingehenden Stromquelle verbunden. Es erzeugt ein Magnetfeld um den Kern.

Und dann induziert das Magnetfeld Spannung in der Sekundärwicklung. Möglich wird dies durch elektromagnetische Induktion. Abhängig vom Wicklungsverhältnis wird die Spannung entweder erhöht oder verringert.

Kurz gesagt, die wichtigsten Schritte umfassen:

Eingabe elektrischer Energie:Eintritt in die Primärwicklung.

Erzeugung eines Magnetfeldes:Im Kern.

Spannungsinduktion:In der Sekundärwicklung.

Ausgabe transformierter Spannung:Auf die Ladung gerichtet.

Während dieses Prozesses arbeiten Transformatoren nicht alleine: Durch geeignete Isolierungs- und Kühlsysteme wird eine Überhitzung verhindert. Das Gehäuse sorgt für zusätzlichen Umweltschutz.

Je nach Anwendung des Transformators können wir den Transformator in zwei Typen einteilen: Aufwärtstransformatoren und Abwärtstransformatoren. Sie sind für die Ausführung unterschiedlicher Funktionen konzipiert. Jedes erfüllt eine bestimmte Rolle bei der Spannungsumwandlung.

Aufwärtstransformatoren erhöhen, wie der Name schon sagt, die Spannung. Sie sind nützlich bei der Energieübertragung über große Entfernungen. Hochspannung reduziert den Energieverlust über Entfernungen.

Im Gegensatz dazu verringern Abwärtstransformatoren die Spannungspegel. Sie machen Strom sicher für den privaten oder gewerblichen Gebrauch.

Hier sind die Hauptunterschiede zwischen den beiden:

Spannung erhöhen

Ideal zur Kraftübertragung

Spannung verringern

Geeignet für den lokalen Vertrieb

Wir sollten erkennen, dass diese Rollen für effiziente elektrische Systeme unerlässlich sind.

Je nach Konstrukt können Transformatoren in einphasige oder dreiphasige Transformatoren eingeteilt werden. Ihr Design ist auf den jeweiligen Leistungsbedarf abgestimmt.

Einphasige Transformatoren-werden üblicherweise zur Stromversorgung von Wohngebieten verwendet. Sie sind einfacher und werden häufig in Anwendungen mit geringem Stromverbrauch eingesetzt.

Und Dreiphasentransformatoren sind robust. Sie erfüllen industrielle und kommerzielle Anforderungen. Sie sind effizient für hohe Leistungsanforderungen.

Hauptmerkmale:

Wird in Haushalten verwendet

Vereinfachte Struktur

Industrielle Nutzung

Höhere Effizienz und Leistung

Obwohl sie sich in Größe, Funktion usw. unterscheiden. Aber jeder Typ bietet einzigartige Vorteile für verschiedene Anwendungen.

Tatsächlich hängt die Spannungsumwandlung in Transformatoren vom Windungsverhältnis ab. Dieses Verhältnis ist entscheidend für die Bestimmung von Spannungsänderungen. Daher hilft das Verständnis bei der Entwicklung effizienter Transformatoren.

Das Windungsverhältnis ist das Verhältnis der Windungen in der Primär- zur Sekundärspule. Wenn die Primärwicklung mehr Windungen hat, verringert sie die Spannung (Schritt-nach unten). Umgekehrt erhöhen mehr Windungen in der Sekundärspannung die Spannung (Schritt-nach oben).

Hier ist eine einfache Formel, die dieses Konzept verdeutlicht:

Windungsverhältnis (TR)=Anzahl der Windungen in der Primärwicklung / Anzahl der Windungen in der Sekundärwicklung

Interpretation des Windungsverhältnisses:

Ein hoher TR bedeutet einen Abwärtstransformator.

Ein niedriger TR weist auf eine Step-{0}}Up-Konfiguration hin.

Eine sorgfältige Berechnung gewährleistet eine effiziente Energieübertragung. Dies spielt eine wichtige Rolle bei der Anpassung der Spannungspegel an die Systemanforderungen.

Wenn wir in unserem täglichen Leben Transformatoren verwenden, dient die Verwendung des Windungsverhältnisses dazu, präzise Spannungsanpassungen zu erreichen. Daher ist diese Anpassungsfähigkeit in Stromverteilungsnetzen von entscheidender Bedeutung.

Leistungstransformatoren gibt es in allen Formen und Größen und sie sind sozusagen die unbesungenen Helden der Elektrowelt. Sie tauchen überall auf, von riesigen Kraftwerken bis hin zu Ihrem Umspannwerk in der Nachbarschaft. Letztlich werden sie hauptsächlich nach ihrer Aufgabe gruppiert-ob es darum geht, Strom über weite Strecken zu transportieren oder ihn für den täglichen Gebrauch herunterzufahren.

Diese Dinge sind entscheidend, um die Energie dorthin zu bringen, wo sie benötigt wird, ohne dabei zu viel Energie zu verschwenden. Wenn Sie den falschen Typ wählen, müssen Sie mit höheren Verlusten, höheren Rechnungen oder sogar Problemen mit der Zuverlässigkeit rechnen. Also ja, es ist wirklich wichtig, die Unterschiede zu kennen, wenn Sie sich für eines entscheiden.

Übertragungstransformatoren sind die großen Tiere, die für Hochspannungsarbeiten gebaut wurden. Sie verbrauchen riesige Energiemengen und schieben sie mit minimalem Aufwand Hunderte von Kilometern durch das Netz. Sie erkennen sie an ihrer enormen Größe, ihren himmelhohen Spannungswerten und ihrer robusten Konstruktion, die auch Stürmen und schweren Lasten standhält.

Verteilungstransformatoren hingegen sind diejenigen, die man auf Strommasten oder versteckt in Montagekästen in der Nähe von Häusern und Geschäften sieht. Ihre ganze Aufgabe besteht darin, die Spannung dieser Übertragungsleitungen auf sichere, nutzbare Werte-wie 120/240 V oder 277/480 V zu senken. Sie sind kleiner, effizienter bei geringeren Lasten und so konzipiert, dass sie in der Nachbarschaft ruhig bleiben, ohne viel Aufmerksamkeit zu erregen.

Dann sind Sie bei uns genau richtig: Spezialtransformatoren-. Dies sind die Problemlöser-für seltsame Industrieaufgaben-denken Sie an Lichtbogenschweißmaschinen, Batterieladegeräte oder große Gleichrichter in Fabriken. Sie werden auf Bestellung gefertigt, können rauen Umgebungen standhalten und sind in der Regel mit zusätzlichen Sicherheitsmaßnahmen ausgestattet.

Auto-Transformatoren sind wieder etwas anders. Anstelle von zwei separaten Wicklungen verwenden sie nur eine gemeinsame Spule sowohl zum Hoch- als auch zum Heruntertransformieren. Das macht sie leichter, günstiger und überraschend effizient, wenn Sie nur eine kleine Spannungsanpassung benötigen. Sie sind nicht für alles geeignet, aber wenn der Job passt, sparen Sie Platz und Geld.

Niemand will einen Transformator, der Energie verschlingt, oder? Effizienz ist ein großes Thema, denn selbst kleine Verluste summieren sich in großen Systemen schnell. Transformatoren verlieren Energie hauptsächlich als Wärme-teils im Kern, teils in den Kupferwicklungen. Je besser Sie diese Verluste kontrollieren, desto kühler läuft es, desto länger hält es und desto weniger geben Sie für Strom aus (und schonen Sie den Planeten).

Kernverluste entstehen aufgrund der magnetischen Vorgänge im Inneren des Eisens-selbst wenn keine Last vorhanden ist. Kupferverluste (oder I²R-Verluste) treten auf, sobald Strom fließt, und werden schlimmer, je stärker Sie den Transformator belasten. Gutes Design, hochwertige Materialien und intelligente Kühlung unterscheiden ein gutes Gerät von einem echten Energiesparer.

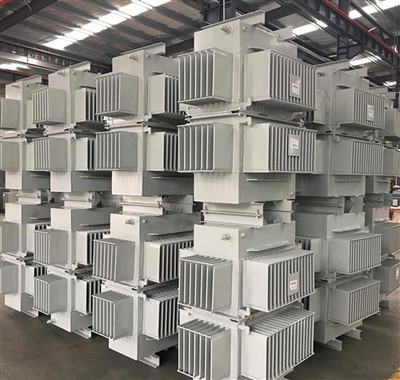

Hitze ist der Feind. Zu viel davon führt dazu, dass die Isolierung kaputt geht, das Öl abgebaut wird und plötzlich läuft Ihr Transformator in der Leihfrist. Deshalb gibt es Kühlsysteme. Große schwimmen normalerweise in Mineralöl, das die Wärme an die Heizkörper ableitet (ONAN-Kühlung ist weit verbreitet). Kleinere Einheiten sind möglicherweise nur darauf angewiesen, dass Luft über die Lamellen geblasen wird. Das Ziel ist in jedem Fall dasselbe: Die Temperaturen unter Kontrolle zu halten, damit das Gerät jahrzehntelang reibungslos läuft.

Moderne Transformatoren funktionieren nicht mehr nur nach dem Motto „einstellen und vergessen“. Sensoren überwachen die Ölqualität, die Wicklungstemperaturen und das Lastniveau, sodass Sie Probleme erkennen, bevor sie zu einer Katastrophe werden. Buchholzrelais, Druckentlastungsventile und Überstromschutz sind wie eingebaute Leibwächter.

Routinekontrollen-Isolierung prüfen, Ölproben nehmen, Kühlrippen prüfen-sind immer noch wichtig, aber viele Leute gehen in Richtung vorausschauende Wartung. Erkennen Sie einen seltsamen Trend in den Daten und können Sie ihn beim nächsten geplanten Ausfall beheben, anstatt mit einem überraschenden Stromausfall zu kämpfen.

yawei transformer

Selbst die besten Transformatoren können Wutanfälle bekommen. Überhitzung, Isolationsversagen oder ein Wicklungsschluss sind die üblichen Verdächtigen. Der Trick besteht darin, sie früh zu fangen. Die meisten Bediener führen Fehlerprotokolle, führen regelmäßige Sichtprüfungen durch und führen elektrische Tests durch. Ein wenig Detektivarbeit bringt die Dinge normalerweise ohne allzu großes Drama wieder in Gang.

Sicherheit ist nicht optional. Das Buchholz-Relais ist dafür bekannt, Gasblasen in ölgefüllten Einheiten zu entdecken (ein sicheres Zeichen dafür, dass darin etwas kocht). Fügen Sie Druckentlastungsgeräte und einen soliden Überstromschutz hinzu, und Sie haben ein ziemlich gutes Sicherheitsnetz, das verhindert, dass aus kleinen Problemen große Kopfschmerzen werden.

Heutzutage gibt es überall im Netz Transformatoren,{0}die die Spannung regeln, Lasten ausgleichen und dafür sorgen, dass Ihr Kühlschrank, Ihre Fabrik oder Ihr Elektrofahrzeug-Ladegerät problemlos mit Strom versorgt wird. Mit der Smart{2}}Grid-Technologie verfügen viele mittlerweile über eine integrierte-Überwachung, die in Echtzeit mit den Kontrollzentren kommuniziert. Das bedeutet schnellere Reparaturen und viel weniger Energieverschwendung.

Solarparks und Windkraftanlagen geben Strom ab, der in Bezug auf die Spannung überall herrscht. Transformatoren glätten alles, damit es gut mit dem Hauptnetz harmoniert. Ohne sie wäre die Integration sauberer Energie ein Albtraum. Sie sind im Grunde die Übersetzer zwischen „grün, aber unberechenbar“ und „stabil und zuverlässig“.

Endlich nimmt die Branche das Thema Umwelt ernst. Wir sehen mehr biologisch abbaubare Öle, leisere Designs und super-effiziente Kerne, die die Verluste reduzieren. Am Horizont? Intelligente Transformatoren mit KI-Überwachung, die Ausfälle Wochen im Voraus vorhersagen und im Handumdrehen anpassen können. Alles geht in Richtung eines saubereren, widerstandsfähigeren Energiesystems-Transformer für Transformator.

Zum Abschluss

Letztendlich ist das Verständnis von Leistungstransformatoren nicht nur Lehrbuchmaterial,-sondern ermöglicht es Ingenieuren, das Licht anzuhalten, Energieverschwendung zu reduzieren und das Netz in eine umweltfreundlichere Zukunft zu führen. Ganz gleich, ob Sie die Dimensionierung für eine neue Fabrik planen oder einfach nur wissen möchten, wie der Strom tatsächlich in Ihre Steckdose gelangt: Die Kenntnis der Grundlagen macht den Unterschied. Sie sind nicht auffällig, aber absolut unverzichtbar.
