Stromverteilungsdiagramm und Designeinblicke für Rechenzentren

A Stromverteilungssystem für Rechenzentrenist der Weg, der Strom vom Energieversorger oder der Erzeugungsquelle vor Ort zu jedem Server, Speichergerät, Netzwerk-Switch, jeder Kühleinheit und jedem Unterstützungssystem in der Anlage transportiert. Ein gutes Rechenzentrumsdesign betrachtet die Stromversorgung als eine vollständige Kette und nicht als eine Ansammlung einzelner Teile. In diesem Leitfaden werden die wichtigsten Komponenten erläutert, wie sie miteinander verbunden werden und warum ein klarer Schaltplan für eine sichere, belastbare und skalierbare Rechenzentrumsinfrastruktur wichtig ist.

Was macht ein Stromverteilungssystem für ein Rechenzentrum?

Ein Stromverteilungssystem im Rechenzentrum liefert aufbereiteten, geschützten und überwachten Strom an die IT- und Anlagenlasten. Es empfängt den eingehenden Strom, leitet ihn durch Schaltanlagen und Backup-Systeme, erhöht oder verringert die Spannung bei Bedarf und verteilt den Strom über Schalttafeln, Stromschienen usw. an die GeräteracksStromverteilungseinheiten. Seine Aufgabe besteht nicht nur darin, die Geräte eingeschaltet zu halten, sondern auch den Strompfad verständlich, wartbar und anpassbar zu machen, wenn sich das Layout des Rechenzentrums ändert.

In der Praxis unterstützt das System drei Prioritäten: Verfügbarkeit, Sicherheit und Kapazitätsplanung. Verfügbarkeit entsteht durch Redundanz und Notstromversorgung. Sicherheit entsteht durch ordnungsgemäßen Schutz, Isolierung, Erdung und Kennzeichnung. Bei der Kapazitätsplanung geht es darum, zu wissen, wo Strom verfügbar ist, wie viel bereits verbraucht wird und welche Upgrades erforderlich sind, bevor neue Geräte installiert werden.

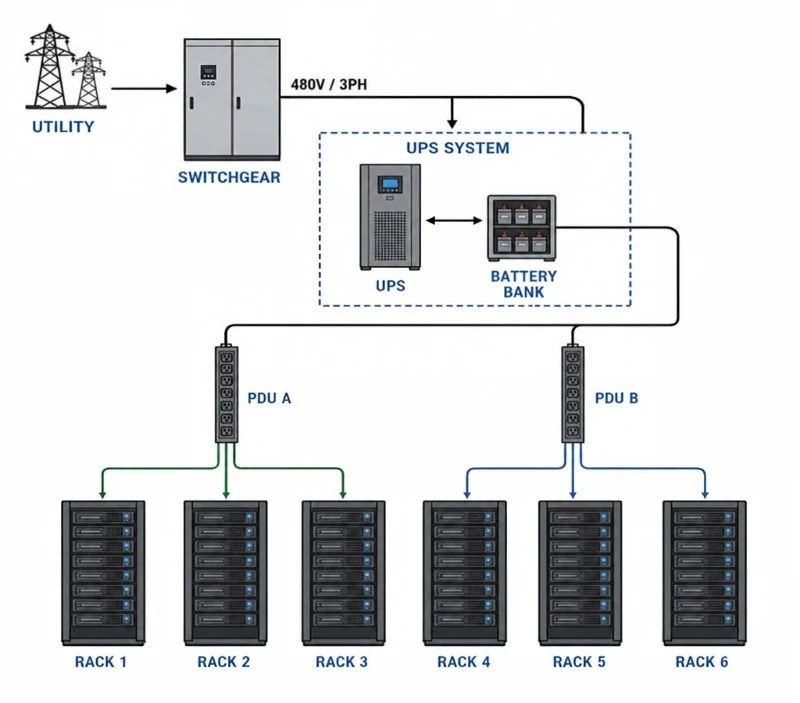

Der grundlegende Strompfad vom Stromnetz zum Rack

Die meisten Anlagen folgen einer logischen Reihenfolge der Stromversorgung, auch wenn die genaue Ausstattung je nach Größe, Designphilosophie und Redundanzanforderungen variiert. Das Verständnis dieser Reihenfolge hilft Teams, das Stromverteilungsdiagramm eines Rechenzentrums zu lesen und bei Erweiterung, Wartung oder Fehlerbehebung bessere Entscheidungen zu treffen.

Ein typischer Pfad umfasst:

Versorgungsdienst oder-Generierung vor Ort- Der Strom wird vom Elektrizitätswerk an den Standort geliefert, wobei Generatoren häufig als Standby- oder Notstromquellen dienen.

Hauptschaltanlage- Große elektrische Geräte empfangen, schützen und leiten den eingehenden Strom an nachgelagerte Systeme weiter.

Automatische Transferausrüstung- Übertragungssysteme verschieben Lasten zwischen normalen und Backup-Quellen, wenn das Design dies erfordert.

Unterbrechungsfreie Stromversorgungssysteme - UPSDie Ausrüstung bietet kurzfristige Sicherung und Stromaufbereitung für kritische IT-Lasten.

Transformatoren und Verteilertafeln- Diese passen die Spannung an und teilen die Leistung in kleinere Zweigstromkreise auf.

Verteilung auf Rackebene-- Fernschalttafeln, Sammelschienen, BodenPDUsoder Rack-PDUs versorgen Server und Netzwerkgeräte direkt mit Strom.

Diese Kette sollte sich im Schaltplan der Anlage widerspiegeln. Wenn die Diagramme korrekt sind, können Betreiber vor- und nachgelagerte Abhängigkeiten erkennen, bevor sie Geräte offline schalten oder neue Lasten hinzufügen.

Kernkomponenten der Elektroverteilung

Schaltanlagen und Schalttafeln

Schaltanlagen und Verteilertafeln fungieren als wichtige Leit- und Schutzpunkte. Sie enthalten Leistungsschalter, Schutzvorrichtungen, Messgeräte und Steuerungen, die dabei helfen, Fehler zu isolieren und große Teile des Stromverteilungssystems zu verwalten. In einem Rechenzentrum sind diese Komponenten häufig so angeordnet, dass sie mehrere Strompfade, Wartungszugang und selektive Abschaltungen unterstützen.

Der praktische Wert ist Kontrolle. Betreiber können einen Teil des Systems warten, ohne unnötige Auswirkungen auf unabhängige Lasten zu haben, sofern die Infrastruktur des Rechenzentrums auf Isolation ausgelegt ist.

USV-Systeme

Eine USV überbrückt die Lücke zwischen einer Stromstörung und der Verfügbarkeit einer anderen stabilen Quelle, beispielsweise eines Generators. Es kann auch die Stromqualität verbessern, indem es Unterbrechungen, Spannungsunregelmäßigkeiten oder andere Störungen glättet, die empfindliche IT-Geräte möglicherweise nicht gut vertragen.

Entscheidungen zum USV-Design wirken sich auf Platzbedarf, Laufzeit, Wartungsansatz, Effizienz und Redundanz aus. Aus diesem Grund sollte die USV-Kapazität sowohl unter Berücksichtigung der aktuellen IT-Auslastung als auch eines realistischen Wachstums geplant werden.

PDUs, Panels und Busways

Stromverteilereinheiten, Schalttafeln und Stromschienen teilen den Strom in nutzbare Stromkreise für Reihen, Schränke oder einzelne Racks auf. Eine am Boden montierte PDU kann mehrere Racks bedienen, während eine obenliegende Sammelschiene das Hinzufügen oder Ändern von Abzweigkästen erleichtert, wenn sich das Layout des Rechenzentrums weiterentwickelt.

Rack-PDUs sind der letzte Verteilungspunkt vor der Stromversorgung der Geräte. Je nach Modell können sie grundlegende Steckdosenzugangs-, Mess-, Schalt- oder Umgebungsdaten bereitstellen, die in ein Energieverwaltungssystem eingespeist werden.

Überwachung und Kontrollen

Ein Energieverwaltungssystem sammelt Daten von Messgeräten, Leistungsschaltern, USV-Einheiten, Generatoren, Rack-PDUs und anderen Geräten. Diese Transparenz hilft Teams, die verfügbare Kapazität mit der tatsächlichen Nachfrage zu vergleichen, ungewöhnliche Trends zu erkennen und Änderungen zu planen, bevor die Kapazität zu einer Einschränkung wird.

Die Überwachung ist am nützlichsten, wenn sie mit echten betrieblichen Entscheidungen verknüpft ist. Beispielsweise kann die gemessene Last auf Rack-, Reihen- und Panelebene Aufschluss darüber geben, wo neue Server platziert werden sollten und wo möglicherweise zusätzliche elektrische Kapazität erforderlich ist.

Warum ist Redundanz beim Design von Rechenzentren wichtig?

Redundanz ist wichtig, da kritische Geräte nicht von einer einzelnen Komponente, einem Kabel, einem Panel oder einer Stromquelle abhängig sein sollten, wenn das Unternehmen eine hohe Verfügbarkeit erfordert. Ein redundantes Design bietet alternative Pfade, sodass es weniger wahrscheinlich ist, dass Wartungsarbeiten, Geräteausfälle oder eine Quellenunterbrechung den IT-Betrieb stoppen.

Redundanz kann auf verschiedene Arten angewendet werden. Duale Versorgungsnetze, Generatoren, parallele USV-Module, separate A-seitige und B-seitige Verteilungspfade sowie doppelt-verkabelte IT-Geräte unterstützen die Ausfallsicherheit. Der richtige Ansatz hängt von der Risikotoleranz, dem Budget, dem Betriebsmodell und den Betriebszeitanforderungen der Einrichtung ab.

Zu den gängigen Redundanzkonzepten gehören:

Einzelpfadverteilung-:Einfacher und kostengünstiger, aber anfälliger für geplante oder ungeplante Ausfälle.

A/B-Strompfade:Zwei unabhängige Pfade versorgen doppelt-kabelgebundene Geräte und verringern so die Abhängigkeit von einer Vertriebskette.

Redundante USV-Kapazität:Zusätzliche USV-Module ermöglichen es dem System, die Last auch dann zu unterstützen, wenn ein Modul nicht verfügbar ist.

Wartbares Design:Geräte können isoliert und gewartet werden, ohne kritische Lasten abzuschalten, wenn das Gesamtsystem diesen Betriebsmodus unterstützt.

Redundanz funktioniert nur, wenn sie dokumentiert, getestet und gewartet wird. Ein Design, das auf dem Papier stabil aussieht, kann dennoch funktionsunfähig sein, wenn die Beschriftung unklar ist, die Lasten unausgeglichen sind oder die Netzkabel beider Geräte versehentlich an denselben Pfad angeschlossen sind.

Lesen eines Stromverteilungsdiagramms für ein Rechenzentrum

Ein Stromverteilungsdiagramm für ein Rechenzentrum ist eine visuelle Karte, die zeigt, wie Strom durch die Anlage fließt. Dabei kann es sich um ein Einliniendiagramm, ein detailliertes elektrisches Diagramm, eine Rack-Stromversorgungskarte oder eine Ebenenzeichnung handeln, die die Stromverteilung mit dem physischen Rechenzentrumslayout verbindet.

Achten Sie beim Überprüfen eines Diagramms auf Folgendes:

Stromquellen:Versorgungseinspeisungen, Generatoren, Kraftstoffsysteme und Übergabepunkte.

Hauptausrüstung:Schaltanlagen, USV-Systeme, Transformatoren, Panels und PDUs.

Schutzeinrichtungen:Leistungsschalter, Sicherungen, Relais und Trennschalter.

Lastbeziehungen:welche Racks, Räume, Kühlsysteme oder Stützlasten von der jeweiligen vorgeschalteten Komponente abhängen.

Redundante Pfade:A-seitige und B-seitige Trennung, gemeinsame Komponenten und mögliche einzelne Fehlerquellen.

Kapazitätsinformationen:Leistungsschalternennwerte, Transformatorkapazität, gemessene Lasten und reservierte Kapazität, sofern angezeigt.

Die besten Diagramme werden aktuell gehalten. Wenn sich die Feldbedingungen ändern, die Zeichnung jedoch nicht, kann das Diagramm bei Notfällen, Wartungsfenstern oder Erweiterungsplanungen irreführend werden.

Energieplanung und Rechenzentrumslayout

Die elektrische Planung und das physische Layout sollten gemeinsam entwickelt werden. Ein Rechenzentrumslayout, bei dem die Stromversorgung außer Acht gelassen wird, kann zu Stromspitzen, langen Kabelstrecken, überlasteten Schalttafeln oder verkümmerter Kapazität im falschen Teil des Raums führen. Umgekehrt kann ein auf der elektrischen Kapazität basierendes Layout das Wachstum vorhersehbarer machen.

Beginnen Sie mitLasten logisch gruppieren. Racks mit hoher-Dichte benötigen möglicherweise eine andere Stromversorgung, Kühlungsunterstützung und Überwachung als Netzwerkschränke mit geringer-Dichte. Kritische Systeme benötigen möglicherweise eine doppelte Stromversorgung, während einige Unterstützungslasten auf einem weniger redundanten Pfad akzeptabel sein können.

Eine praktische Planungscheckliste umfasst:

Bestätigen Sie die erwartete IT-Auslastung, bevor Sie Rack-Standorte zuweisen.

Passen Sie die Rackdichte an den verfügbaren Abzweigkreislauf und die Kühlkapazität an.

Halten Sie die Verteilung auf der A--Seite und der B--Seite physisch und elektrisch getrennt, wenn Redundanz erforderlich ist.

Lassen Sie Zugangsraum für die sichere Wartung elektrischer Geräte.

Beschriften Sie Schalttafeln, Leistungsschalter, Kabel und Rack-PDUs konsequent.

Aktualisieren Sie Zeichnungen nach jeder bedeutenden Änderung.

Überprüfen Sie die Überwachungsdaten, bevor Sie neue Bereitstellungen genehmigen.

Diese Koordination reduziert Überraschungen. Darüber hinaus hilft es den Einrichtungen, der IT und den Betriebsteams dabei, mit derselben Informationsquelle zu arbeiten.

Wie sollten Teams das Energiemanagement im Laufe der Zeit verbessern?

Teams sollten das Energiemanagement verbessern, indem sie genaue Dokumentation, kontinuierliche Überwachung, disziplinierte Änderungskontrolle und regelmäßige Überprüfung von Kapazitätstrends kombinieren. Das Ziel besteht nicht nur darin, elektrische Daten zu sammeln, sondern diese Daten in bessere betriebliche Entscheidungen umzuwandeln.

Ein nützliches Energiemanagementsystem kann zeigen, wo die Last zunimmt, wo die Redundanz gefährdet ist und wo noch ungenutzte Kapazität vorhanden ist. Im Laufe der Zeit unterstützt dies eine intelligentere Beschaffung, eine sicherere Wartungsplanung und eine effizientere Nutzung der vorhandenen Infrastruktur.

Zu den starken Betriebsgewohnheiten gehören die sofortige Überprüfung von Alarmen, die Lastverteilung über redundante Pfade, die Validierung von Diagrammen nach Änderungen und die Schulung des Personals zum Verständnis des Strompfads. Diese Gewohnheiten sind besonders wichtig, wenn Einrichtungen Geräte mit höherer -Dichte hinzufügen oder ihre Rechenzentrumsinfrastruktur neu organisieren.

Wichtige Erkenntnisse für eine zuverlässige Stromverteilung

Zuverlässige Energieverteilung beginnt bei einem klaren Design und setzt sich im täglichen Betrieb fort. Die Hauptausrüstung ist wichtig, aber auch Dokumentation, Kennzeichnung, Überwachung und Koordination zwischen den Teams.

Denken Sie an diese wesentlichen Dinge:

Ein Stromverteilungssystem ist eine End-zu-Endkette von der Quelle bis zum Rack.

Redundanz muss entworfen, dokumentiert, getestet und aufrechterhalten werden.

Für eine sichere Fehlerbehebung und Erweiterung ist ein aktueller Schaltplan von entscheidender Bedeutung.

Das Layout des physischen Rechenzentrums sollte die Realitäten in Bezug auf Energie und Kühlung widerspiegeln.

Ein Energiemanagementsystem ist dann am wertvollsten, wenn es fundierte Entscheidungen trifft.

Wenn diese Teile zusammenarbeiten, wird die Anlage einfacher zu bedienen und besser auf Wachstum vorbereitet. Die Energieverteilung ist nicht nur eine technische Anforderung; Es ist eine der Grundlagen einer zuverlässigen Rechenzentrumsinfrastruktur.
