Spartransformator: Funktionsprinzip, Anwendungen und Auswahlhilfe

EinSpartransformatorist ein Transformator, der eine einzelne durchgehende Wicklung mit einem oder mehreren gemeinsamen Abschnitten verwendet, die von den Eingangs- und Ausgangskreisen gemeinsam genutzt werden. Im Gegensatz zu einem herkömmlichen Transformator mit zwei Wicklungen bietet ein Spartransformator keine vollständige elektrische Trennung zwischen Primär- und Sekundärseite.

Da weniger Wickelmaterial benötigt wird, kann ein Spartransformator kleiner, leichter und hocheffizient sein. Dies macht es besonders attraktiv für die Hochspannungsübertragung, Umspannwerke, Spannungsregelung und andere Anwendungen, bei denen die Eingangs- und Ausgangsspannungen relativ nahe beieinander liegen.

Für Versorgungsunternehmen, EPC-Auftragnehmer und industrielle Stromverbraucher kann die Wahl des richtigen Spartransformators direkte Auswirkungen auf die Systemeffizienz, den Installationsraum, die Projektkosten und die langfristige Zuverlässigkeit haben.

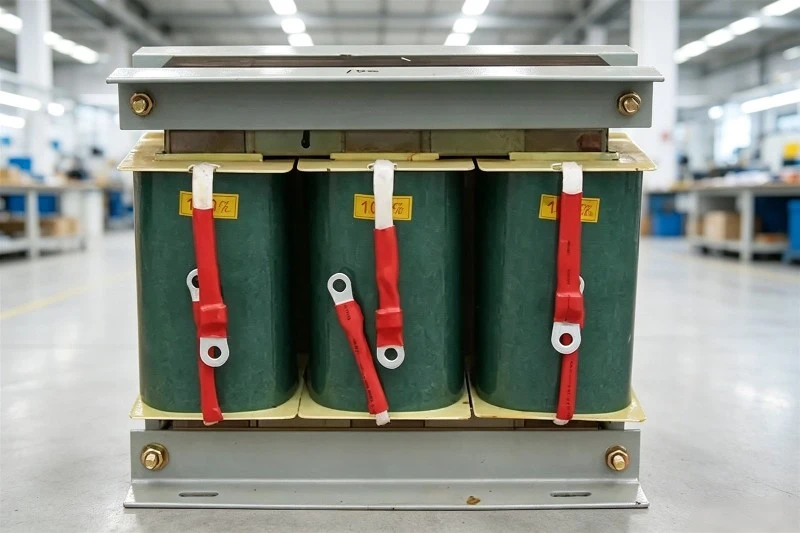

Was ist ein Spartransformator?

EinSpartransformatorist ein elektrischer Transformator mit einer einzigen Wicklung, die sowohl als Primär- als auch als Sekundärwicklung fungiert. Die Wicklung besteht aus einem gemeinsamen Teil und einem Reihenteil, wobei an verschiedenen Punkten elektrische Verbindungen hergestellt werden, um die erforderliche Spannung zu erhalten.

Beim Einsatz als Abwärtstransformator wird eine höhere Eingangsspannung auf eine niedrigere Ausgangsspannung reduziert. Bei der Konfiguration als Aufwärtstransformator wird die Ausgangsspannung erhöht.

Der grundsätzliche Spannungsverlauf ähnelt dem eines herkömmlichen Transformators:

V₁ / V₂ ≈ N₁ / N₂

Dabei steht V für die Spannung und N für die Anzahl der Wicklungswindungen.

Der Hauptunterschied besteht darin, dass ein Teil der Wicklung zwischen den Eingangs- und Ausgangskreisen geteilt wird.

Wie funktioniert ein Spartransformator?

Das Funktionsprinzip eines Spartransformators basiert auf elektromagnetischer Induktion, seine Wicklungsanordnung unterscheidet sich jedoch von der eines herkömmlichen Transformators.

Ein typischer Transformator mit zwei-Wicklungen verfügt über separate Primär- und Sekundärwicklungen. Die Energieübertragung erfolgt magnetisch durch den Transformatorkern, während die beiden Stromkreise elektrisch isoliert bleiben.

Bei einem Spartransformator sind der Primär- und der Sekundärkreis über den gemeinsamen Wicklungsabschnitt elektrisch verbunden. Die Energieübertragung erfolgt teilweise durch elektromagnetische Induktion und teilweise durch direkte elektrische Leitung.

Diese Anordnung reduziert die Menge an Kupfer und Kernmaterial, die für eine bestimmte Spannungsumwandlung benötigt wird, insbesondere wenn das Spannungsverhältnis relativ klein ist.

Zum Beispiel ein Spartransformator, der für a ausgelegt ist220 kV bis 110 kVDie Anwendung kann kompakter sein als ein herkömmlicher Transformator mit vollständig getrennten 220-kV- und 110-kV-Wicklungen.

Spartransformator vs. konventioneller Transformator

Die Wahl zwischen einem Spartransformator und einem herkömmlichen Zweiwicklungstransformator hängt stark vom Spannungsverhältnis und davon ab, ob eine elektrische Isolierung erforderlich ist.

Das Fehlen einer galvanischen Trennung ist einer der wichtigsten zu berücksichtigenden Faktoren. Ein Spartransformator sollte nicht einfach deshalb ausgewählt werden, weil er kleiner oder effizienter ist. Das elektrische System, die Erdungsanordnung, die Fehlerstufen, die Isolationsanforderungen und das Schutzschema müssen alle bewertet werden.

Hauptanwendungen von Spartransformatoren

Hoch-Stromübertragung

Eine der wichtigsten Anwendungen eines Spartransformators ist die Verbindung unterschiedlicher Spannungsebenen innerhalb eines Übertragungsnetzes.

Stromnetze arbeiten häufig auf mehreren Spannungsebenen. Beispielsweise muss Strom möglicherweise zwischen 500-kV-, 330-kV-, 220-kV- und 110-kV-Systemen transportiert werden. Wenn das Spannungsverhältnis geeignet ist, kann ein Spartransformator eine effiziente Lösung für die Verbindung dieser Netzwerke darstellen.

Seine kompakte Bauweise und der reduzierte Materialbedarf erweisen sich besonders bei Installationen mit großer -Kapazität als wertvoll.

Elektrische Umspannwerke

Spartransformatoren werden häufig in Übertragungs- und Netzumspannwerken eingesetzt. Sie können zwei Hochspannungsnetze verbinden und gleichzeitig eine effiziente Spannungsumwandlung ermöglichen.

Ein Spartransformator in einem großen Umspannwerk kann über einen Laststufenschalter (OLTC) verfügen, der es dem Energieversorger ermöglicht, die Ausgangsspannung an sich ändernde Netzbedingungen anzupassen.

Für Versorgungsunternehmen sollten bei der Auswahl des Transformators Nennkapazität, Spannungsverhältnis, Anzapfungsbereich, Kurzschlussfestigkeit, Isolationsgrad, Kühlsystem und Betriebsumgebung berücksichtigt werden.

Spannungsregelung

Die Spannungsniveaus in Stromnetzen schwanken, wenn sich der Lastbedarf ändert. Ein mit geeigneten Anzapfungen ausgestatteter Spartransformator kann dabei helfen, das gewünschte Spannungsniveau aufrechtzuerhalten.

Dies macht Spartransformatoren in Systemen nützlich, in denen die Spannungsregelung eine wichtige Betriebsanforderung ist.

Motor startet

Kleinere Spartransformatoren können auch in Motorstartanwendungen verwendet werden. Große Motoren können beim Anlauf einen erheblichen Strom ziehen. Das Anlegen einer reduzierten Spannung über einen Spartransformator-Starter kann den Anlaufstrom begrenzen und die Auswirkungen auf das Stromnetz verringern.

Sobald der Motor den erforderlichen Betriebszustand erreicht, kann die Startanordnung ausgeschaltet werden.

Vorteile eines Spartransformators

Der Hauptvorteil eines Spartransformators ist sein effizienter Materialeinsatz.

Da ein Teil der Wicklung beiden Stromkreisen gemeinsam ist, wird im Vergleich zu einem gleichwertigen herkömmlichen Transformator weniger Kupfer benötigt. Dadurch können Größe und Gewicht des Transformators reduziert werden.

Bei großen Stromnetzinstallationen können diese Vorteile erheblich sein.

Ein Spartransformator kann Folgendes bieten:

Hohe Betriebseffizienz

Geringerer Materialverbrauch

Reduzierte Größe und Gewicht

Geringere Transportanforderungen

Möglicherweise niedrigere Herstellungskosten

Gute Leistung bei eng verwandten Spannungsebenen

Hohe Leistungs-übertragungsfähigkeit

Diese Vorteile sollten jedoch immer neben den Einschränkungen des Designs bewertet werden.

Einschränkungen von Spartransformatoren

Die größte Einschränkung ist die fehlende elektrische Isolierung zwischen den Eingangs- und Ausgangskreisen.

Wenn aus Sicherheits-, Geräteschutz- oder Systemdesigngründen eine elektrische Isolierung erforderlich ist, ist ein herkömmlicher Transformator mit zwei Wicklungen möglicherweise die bessere Wahl.

Spartransformatoren können aufgrund ihrer elektrischen Verbindung zwischen Spannungsebenen auch besondere Fehler- und Schutzaspekte darstellen. Das Isolationsdesign, das Erdungssystem, der Kurzschlussstrom, die Neutralleiteranordnung und das Schutzschema müssen daher sorgfältig geplant werden.

Darüber hinaus ist ein Spartransformator am wirtschaftlichsten, wenn die Eingangs- und Ausgangsspannung relativ nahe beieinander liegen. Bei großen Spannungsverhältnissen verlieren die Material- und Kostenvorteile an Bedeutung.

So wählen Sie einen Spartransformator aus

Auswählen einesSpartransformatorDenn ein Energieprojekt erfordert mehr als nur die Anpassung der Nennspannung.

Die folgenden Parameter sollten während der Spezifikationsphase berücksichtigt werden:

Bei großen Versorgungsprojekten sollte der Transformatorhersteller auch den Kurzschlussgrad des Systems, Transportbeschränkungen, Standortbedingungen, Schutzanforderungen und zukünftige Lasterweiterungen prüfen.

Spartransformator für moderne Stromnetze

Das Wachstum der erneuerbaren Energien, der Fernübertragung-, der Energiespeicherung und der zunehmend vernetzten Stromnetze schafft neue Anforderungen an Netzausrüstung mit hoher -Kapazität.

Moderne Umspannwerke benötigen Transformatoren, die einen hohen Wirkungsgrad mit zuverlässiger thermischer Leistung, mechanischer Festigkeit, Isolationszuverlässigkeit und langer Lebensdauer kombinieren.

In diesem Umfeld ist dieSpartransformatorbleibt eine wichtige Lösung für die Verbindung von Hochspannungsnetzen mit eng verwandten Spannungsebenen.

Designs mit großer-Kapazität können mit Funktionen wie Laststufenschaltern, fortschrittlichen Kühlsystemen, optimierten Kern- und Wicklungsstrukturen und umfassenden Werkstests entwickelt werden.

Warum sollten Sie sich für Yawei Transformer entscheiden?

Jiangsu Yawei Transformer Co., Ltd.ist ein professioneller Transformatorenhersteller und eine Tochtergesellschaft der Yawei Group, deren Erfahrung in der Transformatorenherstellung bis ins Jahr 1993 zurückreicht.

Yawei entwickelt und produziert eine breite Palette von Leistungs- und Verteilungstransformatoren für Versorgungs-, Industrie-, erneuerbare Energie- und Infrastrukturanwendungen. Die Produktpalette umfasst Hochspannungs-Öltransformatoren, Leistungstransformatoren, Verteilungstransformatoren, Trockentransformatoren und kundenspezifische Transformatorlösungen.

Für einSpartransformatorIm Rahmen eines Projekts können Transformatorspezifikationen entsprechend den Spannungsniveaus, der Nennkapazität, den sich ändernden Anforderungen-, der Kühlmethode, den Isolationsanforderungen, den Installationsbedingungen und den geltenden Normen des Kunden entwickelt werden.

Für Versorgungsunternehmen und EPC-Auftragnehmer kann eine frühzeitige Kommunikation mit dem Transformatorhersteller dabei helfen, den Entwurf zu optimieren, bevor mit der Beschaffung und Fertigung begonnen wird.

Abschluss

EinSpartransformatorist eine effiziente Transformatorlösung für Anwendungen, bei denen zwei Spannungsebenen relativ nahe beieinander liegen und keine elektrische Trennung erforderlich ist. Sein gemeinsames Wicklungsdesign reduziert den Materialverbrauch und bietet gleichzeitig einen hohen Wirkungsgrad, kompakte Abmessungen und eine starke Leistungsübertragungsfähigkeit.

Besonders geeignet sind SpartransformatorenHochspannungsübertragungsnetze, Umspannwerke, Spannungsregelung und Startanwendungen für große Motoren.

Für ein Versorgungs- oder Industrieprojekt sollte der richtige Transformator auf der Grundlage des gesamten elektrischen Systems-und nicht nur auf der Grundlage des Spannungsverhältnisses ausgewählt werden. Kapazität, Isolierung, Stufenwechsel, Kühlung, Erdung, Kurzschlussleistung, Umgebungsbedingungen und geltende Normen müssen alle berücksichtigt werden.

Wenn Sie eine beschaffenSpartransformatorFür ein neues Umspannwerk, ein Übertragungsprojekt oder ein industrielles Energiesystem kann Yawei Transformer maßgeschneiderte Transformatorlösungen basierend auf Ihren technischen Anforderungen anbieten.
