Die Kraft hinter dem Netz: Ein umfassender Leitfaden zu Dreiphasentransformatoren
Der Dreiphasentransformator ist tatsächlich das Rückgrat der heutigen Stromnetze. Es transportiert elektrische Energie zwischen Schaltkreisen mithilfe elektromagnetischer Induktion und zwar mit drei Wechselströmen, die perfekt synchron bleiben-jeder um etwa 120 Grad gegeneinander verschoben ist. Im Klartext: Im Vergleich zu einphasigen Anlagen ist die dreiphasige Stromversorgung tendenziell effizienter und bietet Versorgungsunternehmen und Großindustrien die Stabilität, die sie benötigen.
(Klicken Sie auf das Bild, um mehr zu erfahren.)
Kernkonstruktion (Wie es aufgebaut ist)
Die meisten Dreiphasentransformatoren lassen sich in einige gängige Designs einteilen:
Kern-Typ
Dieser hat drei vertikale Kernschenkel, die alle durch obere und untere Joche miteinander verbunden sind. Es ist vor allem für die Hochspannungsübertragung beliebt, da es relativ kompakt und praktisch ist.
Shell-Typ
Dabei umschlingt der Magnetkern quasi den
Wicklungen. Dieses Design ist dafür bekannt, einen stärkeren mechanischen Schutz zu bieten, was unter realen Bedingungen-von großer Bedeutung sein kann.
Drei-Phasenbank
Anstelle einer großen drei{0}}Phaseneinheit sehen Sie drei separate ein-Phasentransformatoren, die zusammen gruppiert sind. Ein cooler (und manchmal nützlicher) Vorteil besteht darin, dass bei Ausfall einer Einheit die anderen beiden möglicherweise mit reduzierter Kapazität weiterlaufen.-Dies wird oft als offenes-Delta-Setup bezeichnet.
Wicklungsanschlüsse (Der „Verkabelungsstil“ ist wichtig)
Wie die Wicklungen angeschlossen sind, hat viel damit zu tun, wie sich der Transformator in einem Transformator verhält
Energiesystem:
Delta (△)
Bei einer Dreieckschaltung bilden die Wicklungen einen geschlossenen Kreis. Delta ist robust und kommt mit Situationen mit hoher Strömung gut zurecht. Es kann auch dazu beitragen, bestimmte harmonische Probleme besser einzudämmen als einige Alternativen.
Stern (Y)
Bei einer Sternschaltung (oder Sternschaltung) treffen sich die Wicklungen an einem gemeinsamen Sternpunkt. Das ist der Teil, der die Erdung ermöglicht und einen Neutralleiter bereitstellt, der besonders für die Speisung vieler einphasiger Lasten- nützlich ist, wie man sie in Wohnanlagen sieht.
Gängige Standard-Verbindungskombinationen:
Yd11: Hoch-Spannung Stern, Nieder-Spannung Dreieck; Niederspannung eilt der Hochspannung um 30 Grad nach. Typisch für Abwärtstransformatoren wie 110-kV-/10-kV-Systeme.
Yyn0: Beide Seiten sternförmig, Niederspannungs-Neutralleiter geerdet. Die Anlaufstelle für Verteilungstransformatoren (10 kV/0,4 kV, 380/220 V).
Dyn11: Hoch-Spannungsdreieck, Nieder-Stern mit geerdetem Neutralleiter. Beliebt in städtischen Netzen, da es Oberwellen sehr gut zähmt.
Yy0: Stern auf beiden Seiten, Neutralleiter normalerweise ungeerdet. Hauptsächlich für kleine Transformatoren mit geringer{1}}Leistung.
Warum ein Dreiphasentransformator statt drei Einzeltransformatoren?
Sie könnten drei einphasige Transformatoren-verwenden, die Ingenieure tun dies jedoch in den meisten Fällen nicht,-weil es normalerweise nur mehr Aufwand und Kosten verursacht. Ein Dreiphasentransformator ist in der Regel aus mehreren Gründen erfolgreich:
Effizienz: Es werden insgesamt weniger Kupfer und Stahl verwendet, sodass die Energieverluste tendenziell geringer sind.
Geringerer Platzbedarf: Weniger Platz, weniger Installationskomplexität, einfachere Logistik (insbesondere, wenn es um Versorgungsunternehmen geht).
Kosten: In vielen Fällen ist er etwa 15–20 % günstiger als drei separate Transformatoren mit der gleichen Gesamtleistung. Ehrlich gesagt, kein kleiner Unterschied.

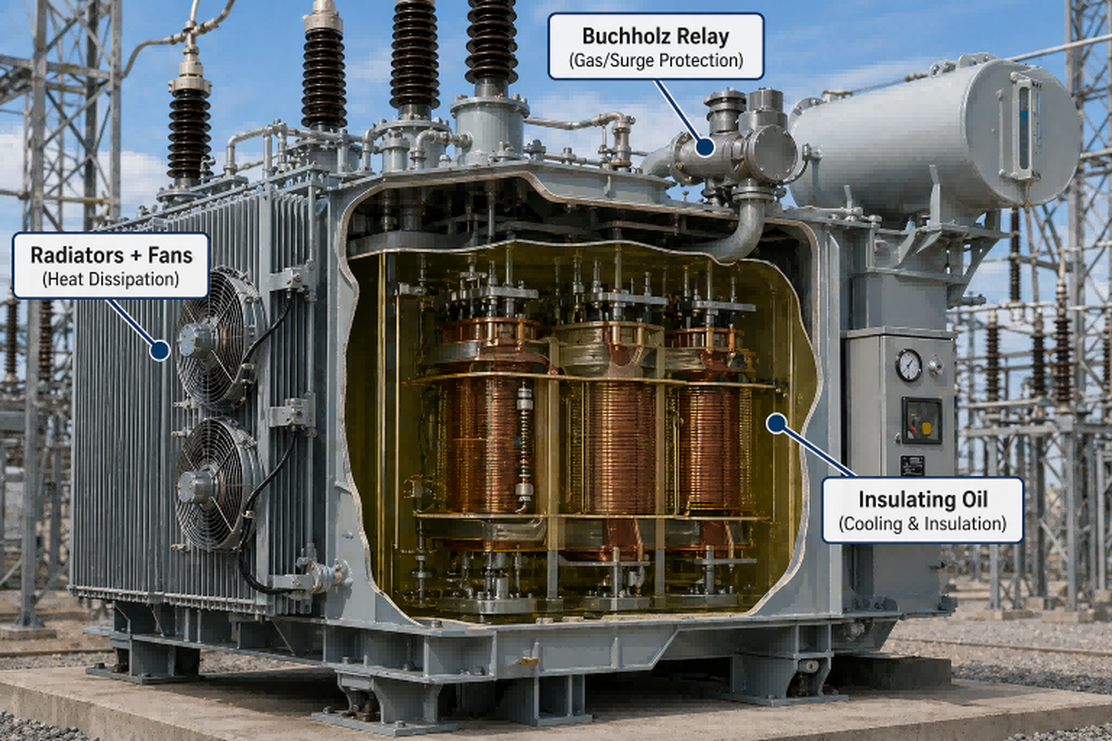

Schutz und Kühlung (um es am Leben zu erhalten)
Leistungstransformatoren sind für die Bewältigung schwerer Lasten ausgelegt, benötigen jedoch dennoch Schutz,-da interne Fehler schnell schwerwiegend werden können. Zu den gängigen Schutzmaßnahmen und Kühlmethoden gehören:
Isolieröl: Dieses Zeug erfüllt doppelte Aufgaben. Es kühlt den Transformator und fungiert außerdem als elektrischer Isolator (damit das System sicher bleibt).
Buchholz-Staffel: Eine Sicherheitsvorrichtung, die auf Gasansammlungen oder Ölstöße achtet, die auftreten können, wenn im Inneren etwas schief geht.
Heizkörper und/oder Lüfter: Wenn der Transformator stark beansprucht wird, steigt die Hitze schnell an. Diese helfen dabei, die Wärme abzuleiten, sodass das Gerät länger hält.
