US-Spannung: Standards, Variationen und Erkenntnisse

Die übliche Antwort ist einfach: Die meisten Alltagsgeschäfte in den Vereinigten Staaten bieten dies an120 Volt Wechselstrom bei 60 Hertz, während viele Häuser auch haben240 Voltfür Großgeräte erhältlich. Die ausführlichere Antwort lautet, dass es sich bei der US-Spannung um eine Nennspannung handelt, was bedeutet, dass die tatsächlich gemessene Spannung je nach Servicetyp, Last, Verkabelung und Netzbedingungen innerhalb akzeptierter Bereiche variieren kann.

In diesem Leitfaden wird erläutert, mit welcher Standardspannung US-Benutzer normalerweise konfrontiert werden, warum Abweichungen auftreten und was vor dem Anschließen von Geräten, Ladegeräten, Werkzeugen oder importierten Geräten überprüft werden muss.

Was ist die Standardspannung in den USA?

Die Standardspannung in den USA wird üblicherweise als beschrieben120 V, 60 Hzfür gewöhnliche Haushaltsgefäße, mit120/240-V-Split--PhasenbetriebVersorgung vieler Wohnungen. Das Energieministerium beschreibt US-Strom für den typischen Gebrauch mit 110–120 V bei 60 Hz, während das Alternative Fuels Data Center des DOE feststellt, dass Privatkunden 120/240 V nutzen und gewerbliche oder industrielle Kunden üblicherweise 208/120 V oder 480/277 V nutzen.

Aus diesem Grund werden in alltäglichen Gesprächen möglicherweise unterschiedliche Zahlen verwendet: 110 V, 115 V, 117 V, 120 V, 220 V, 230 V und 240 V. In den meisten modernen Kontexten werden120 V und 240 V sind die Nennwerte. Ältere Etiketten und oberflächliche Redewendungen spiegeln oft eher die historische Sprache oder die Sprache des Geräte--Typenschilds wider als ein anderes elektrisches System.

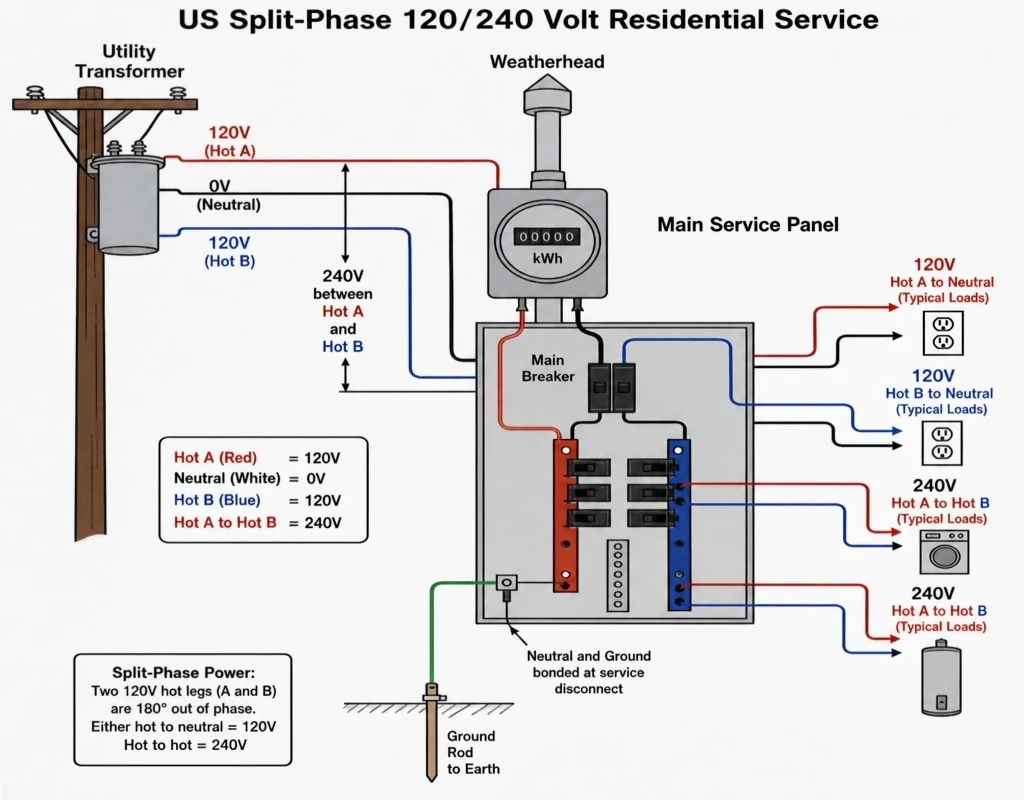

Für typische Häuser bietet die Split-{0}}Phasenanordnung zwei „heiße“ Leiter und einen Neutralleiter. Eine normale Steckdose verwendet einen heißen und einen neutralen Leiter für etwa 120 V. Eine größere Last, wie z. B. ein elektrischer Trockner, ein Herd, eine zentrale Klimaanlage oder ein Ladestromkreis für Elektrofahrzeuge der Stufe 2, kann beide heißen Leiter für etwa 240 V nutzen.

Die Nennspannung ist keine feste Zahl

Ein wichtiger Punkt beim Verständnis der Spannung in elektrischen Systemen der USA ist, dass „120 Volt“ nicht bedeutet, dass jede Steckdose genau 120 Volt misst. Energieversorger regulieren die Spannung innerhalb akzeptierter Betriebsbereiche, da sich die Last im Laufe des Tages ändert, die Leiterlänge einen Spannungsabfall verursacht und die Verteilungsausrüstung sich anpasst, um den Betrieb nutzbar zu halten.

ANSI C84.1 ist die wichtigste US-Referenz für Nennspannungen und Betriebstoleranzen für 60-Hz-Stromversorgungssysteme über 100 Volt.

In der Zusammenfassung des Anwendungsbereichs von NEMA für ANSI C84.1-2020 heißt es, dass der Standard Nennspannungen und Betriebstoleranzen festlegt und bevorzugte Spannungsnennwerte bis hin zu sehr hohen Systemspannungen enthält.

Aus einem Bulletin des USDA Rural Utilities Service mit einer Zusammenfassung von ANSI C84.1-2016 geht hervor, dass für ein nominelles 120-V-SystemBetriebsspannung Bereich Abeträgt 114 V bis 126 V, währendBetriebsspannung Bereich Bbeträgt 110 V bis 127 V. Im selben Bulletin wird erklärt, dass Bereich A das normale Ziel für einen zufriedenstellenden Betrieb ist, während Bereich B für eine begrenzte Häufigkeit und Dauer gilt.

In der Praxis ist ein Messwert von 118 V oder 123 V an einer Steckdose meist nicht überraschend. Ein dauerhafter Messwert, der weit außerhalb der normalen Bereiche liegt, häufiges Dimmen, Überhitzung von Geräten oder Fehlauslösungen können auf ein Verkabelungsproblem, einen überlasteten Stromkreis, einen losen Anschluss oder ein Spannungsproblem auf der Netzseite hinweisen, das professionelle Aufmerksamkeit verdient.

Gemeinsame US-Spannungsdienste nach Einstellung

Wohn-, Gewerbe- und Industriegebäude werden nicht alle in der gleichen Konfiguration mit Strom versorgt. Der „Standard“ hängt davon ab, für welchen Betrieb das Gebäude konzipiert ist.

Zu den gängigen Niederspannungssystemen gehören:

120 V einphasig-:Wird für viele Steckdosen, Leuchten, Elektronikgeräte, Kleingeräte und Ladegeräte verwendet.

120/240 V einphasig-:Wird häufig in Einfamilienhäusern und kleinen Wohngebäuden verwendet und unterstützt sowohl normale 120-V-Stromkreise als auch 240-V-Geräte.

208Y/120 V Dreiphasen-Sternschaltung:Häufig in Wohnungen, Büros, Einzelhandelsgebäuden und leichten Gewerbeflächen, wo 120-V-Steckdosen und dreiphasige Lasten gleichzeitig vorhanden sein können.

480Y/277 V Dreiphasen-Sternschaltung:Wird häufig in größeren Gewerbe- und Industrieanlagen verwendet und häufig für Motoren, HVAC-Geräte und 277-V-Beleuchtungskreise verwendet.

480 V drei-Phasen-Dreieck:Wird in einigen Industrieanwendungen verwendet, bei denen Dreiphasenstrom ohne die gleiche Neutralleiteranordnung benötigt wird.

In der USDA-Zusammenfassung der ANSI-Nenn-Niederspannungsstandards sind 120-V-, 120/240-V-, 240/120-V-Delta-, 208Y/120-V-, 480Y/277-V- und 480-V-Systeme unter den Niederspannungsstandards für private und gewerbliche Verbraucher aufgeführt.

Warum variiert die Spannung von Steckdose zu Steckdose?

Die Spannung variiert, da ein elektrisches System dynamisch ist. Wenn Motoren starten, HVAC-Geräte eingeschaltet werden, Ladegeräte für Elektrofahrzeuge Strom ziehen oder viele Geräte gleichzeitig in Betrieb sind, unterliegen Leiter und Transformatoren einer wechselnden Belastung. Diese Last kann einen Spannungsabfall zwischen dem Netztransformator, den Servicegeräten, dem Abzweigstromkreis und der eigentlichen Steckdose verursachen.

Im USDA-Bulletin wird erläutert, dass eine exakt konstante Spannung an jedem Verbraucherpunkt unpraktisch ist, sodass Energieversorger Spannungsbereiche und Regulierungspraktiken verwenden. Es wird außerdem darauf hingewiesen, dass Spannungsregler, Kondensatoren, Leiterdimensionierung, Lastausgleich und Einspeisungsdesign alle die Spannungsniveaus in einem Verteilungssystem beeinflussen können.

Innerhalb eines Gebäudes kann zusätzliche Variation entstehen durch:

Lange Verzweigungsstrecken-

Unterdimensionierte oder beschädigte Leiter

Lose Abschlüsse

Gemeinsame Stromkreise mit hoher Belastung

Verlängerungskabel oder Steckdosenleisten, die nicht bestimmungsgemäß verwendet werden

Unausgeglichene Lasten in drei-Phasensystemen

Alternde Schalttafeln, Unterbrecher oder Steckdosen

Kurzlebige Schwankungen sind normal. Wiederholt auftretende Unterspannungssymptome, Brandgerüche, brummende Schalttafeln, heiße Steckdosen oder Flackern, die mehrere Stromkreise betreffen, sollten ernst genommen und von einem zugelassenen Elektriker oder dem Energieversorger überprüft werden, je nachdem, woher das Problem kommt.

US-Spannung und internationale Ausrüstung

Reisende und Unternehmen fragen oft, ob ein für ein anderes Land hergestelltes Gerät in den USA verwendet werden kann. Die Antwort hängt von beiden abStromspannungUndFrequenz, nicht nur die Steckerform. Das DOE stellt fest, dass in den USA 110–120 V bei 60 Hz verwendet werden, während in vielen anderen Ländern 220–240 V bei 50 Hz verwendet werden, sodass Steckeradapter allein nicht jedes Kompatibilitätsproblem lösen können.

Überprüfen Sie vor der Verwendung von Import- oder Reisegeräten das Typenschild oder das Etikett des Netzteils:

Suchen Sie nach Eingangsspannung.Ein Etikett mit der Aufschrift 100–240 V kann normalerweise US-Spannung ohne Spannungswandler akzeptieren.

Frequenz prüfen.Mit 50/60 Hz gekennzeichnete Geräte sind flexibler als Geräte, die nur für 50 Hz ausgelegt sind.

Bestätigen Sie die Watt- oder Stromstärke.Hochleistungsheizgeräte benötigen oft mehr, als ein kleiner Reisekonverter sicher liefern kann.

Passen Sie Stecker und Erdung an.Ein physischer Adapter passt möglicherweise in die Steckdose, aber Erdung, Polarisation und Stromstärke sind immer noch wichtig.

Vermeiden Sie Raten mit Motoren und Uhren.Frequenzempfindliche Geräte können fehlerhaft laufen oder überhitzen, wenn sie im falschen System verwendet werden.

Viele moderne Laptop-Ladegeräte, Telefonladegeräte, Kameraladegeräte und USB-Netzteile sind für einen breiten Eingangsbereich ausgelegt. Haartrockner, Wasserkocher, Elektrowerkzeuge, medizinische Geräte und Spezialgeräte müssen genauer untersucht werden.

So interpretieren Sie Spannungsbezeichnungen und -messwerte

Ein Etikett mit der Aufschrift „120 V“ bedeutet, dass das Gerät für den US-Nennspannungsbereich ausgelegt ist, nicht für exakt 120 V. Ein Motor mit der Aufschrift „115 V“ oder ein Gerät mit der Aufschrift „125 V“ ist möglicherweise weiterhin für den Einsatz in einem standardmäßigen 120-V-Abzweigstromkreis vorgesehen, es sollten jedoch immer die Anweisungen des Herstellers ausschlaggebend sein.

Zur grundlegenden Fehlerbehebung kann ein Steckdosentester oder Multimeter{0}}aufdecken, ob die Spannung ungewöhnlich hoch oder niedrig erscheint. Das Messen der Spannung ist jedoch nicht dasselbe wie die Diagnose eines Systems. Ein Stromkreis kann eine akzeptable Leerlaufspannung aufweisen, aber unter Last absacken, und gefährliche Verdrahtungsfehler sind möglicherweise nicht durch eine einfache Messung erkennbar.

Verwenden Sie diese kurze Checkliste, bevor Sie bei einem Spannungsproblem Maßnahmen ergreifen:

Vergleichen Sie die Messwerte an mehr als einer Steckdose.

Beachten Sie, ob Symptome nur beim Starten eines Großgeräts auftreten.

Prüfen Sie, ob Nachbarn ähnliche Spannungsprobleme haben.

Benutzen Sie keine Behälter mehr, die heiß, verbrannt, locker oder brummend sind.

Wenden Sie sich bei vermuteten Problemen mit der{0}Betriebsspannung an den Energieversorger.

Wenden Sie sich bei Fragen zu Schalttafeln, Abzweig-kreisen, Erdung oder Steckdosen an einen zugelassenen Elektriker.

Der praktische Imbiss

US-Spannungsnormen basieren auf Nennwerten, akzeptierten Bereichen und verschiedenen Servicekonfigurationen. Für die meisten Haushalte bedeutet das 120 V für alltägliche Steckdosen und 240 V für größere Lasten, beide in einem 60-Hz-System. Für viele Gewerbegebäude ist je nach Ausrüstungsbedarf eine Versorgung mit 208/120 V oder 480/277 V üblich. Wenn Sie diese Unterschiede verstehen, können Sie kompatible Geräte auswählen, normale Abweichungen erkennen und wissen, wann ein Spannungsproblem professionelle Hilfe erfordert.
