Wenn Sie jemals in der Nähe von Transformatoren, Umspannwerken oder industriellen Stromversorgungssystemen gearbeitet haben, haben Sie wahrscheinlich in beiden Spannungsangaben gesehenkVUndV. Auf den ersten Blick sieht es ganz einfach aus. Aber in realen elektrischen Systemen ist das Verhältnis zwischen „kV zu V“ mehr als nur das Verschieben eines Dezimalpunktes. Es wirkt sich direkt darauf aus, wie Transformatoren entworfen, installiert und täglich verwendet werden.
In der Energietechnik sind Transformatoren die Geräte, die eine Spannungsumwandlung in großem Maßstab ermöglichen. Ohne sie würden moderne Stromnetze ehrlich gesagt nicht so funktionieren, wie sie es heute tun.
Lassen Sie es uns also auf praktische, leicht{0}}verständliche-Weise aufschlüsseln.
Was bedeutet eigentlich „kV bis V“?
Der Begriff „kV in V“ bezieht sich einfach auf die Umrechnung von Kilovolt (kV) in Volt (V).
Ein Kilovolt entspricht 1.000 Volt.

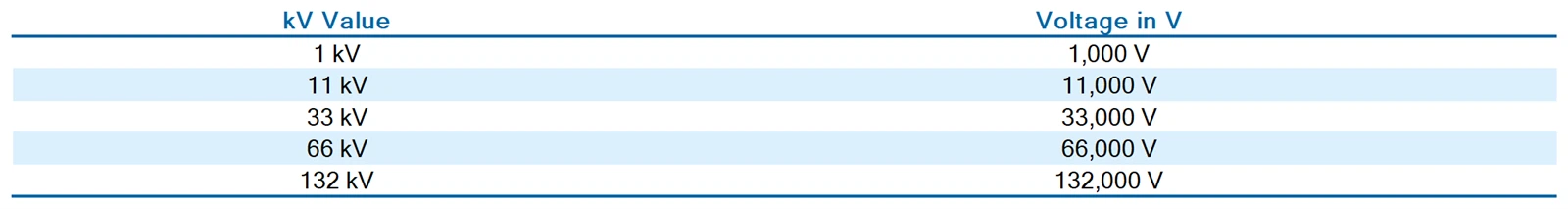

Hier ist die grundlegende Beziehung:
1 kV=1000 V
Also:
Ziemlich einfach, oder? Dennoch sind diese Umrechnungen äußerst wichtig bei der Auswahl von Transformatoren, Isolationssystemen, Schaltanlagen und Kabelnennwerten.
Und Fehler hier? Ja, sie können schnell teuer werden.
Warum Transformatoren kV statt V verwenden
In Wohnanlagen sprechen wir normalerweise von der Spannung in Volt. Zum Beispiel:
120 V in einigen Ländern
230V oder 240V in anderen
Sobald die Spannungspegel jedoch groß werden, wechseln Ingenieure zu Kilovolt, weil die Zahlen einfacher zu lesen und zu verwalten sind.
Stellen Sie sich vor, Sie schreiben 132.000 Volt auf jede Zeichnung und jedes Geräteetikett. Die Verwendung von 132 kV ist einfach sauberer und praktischer.
Transformatoren arbeiten üblicherweise in diesen Bereichen:
Wenn Menschen also nach „kV in V“ suchen, versuchen sie oft, die Nennspannung von Transformatoren oder elektrische Umrechnungsberechnungen zu verstehen.
Wie Transformatoren Spannung umwandeln
Ein Transformator funktioniert durch elektromagnetische Induktion. Klingt technisch, aber das Konzept ist eigentlich ziemlich elegant.
Der Transformator hat zwei Wicklungen:
Primärwicklung
Sekundärwicklung
Wenn Wechselstrom durch die Primärseite fließt, entsteht im Transformatorkern ein Magnetfeld. Dieses Magnetfeld induziert dann Spannung in der Sekundärwicklung.
Die Spannung ändert sich je nach Windungsverhältnis.
Grundsätzlich bedeuten mehr Windungen normalerweise eine höhere Spannung.
Ein Step-Down-Transformator könnte Folgendes konvertieren:
11 kV bis 415 V
33 kV bis 400 V
132 kV bis 11 kV
Ein Aufwärtstransformator hingegen bewirkt das Gegenteil und erhöht die Spannung für Übertragungszwecke.
Warum Hochspannungsübertragung wichtig ist
Das wird manchmal übersehen: Die Übertragung von Elektrizität mit höherer Spannung reduziert den Strom.
Und ein geringerer Strom bedeutet geringere Übertragungsverluste.
Dies ist einer der Hauptgründe, warum Versorgungsunternehmen überall im Netz Hochspannungstransformatoren einsetzen.
Beispielsweise kann der in einem Kraftwerk erzeugte Strom zunächst etwa Folgendes betragen:
11kV
13,8 kV
15kV
Dann steigern Transformatoren es auf:
132 kV
220kV
400 kV
für die Übertragung über weite -Distanzen.
Näher an Wohnhäusern und Unternehmen senken andere Transformatoren die Spannung wieder auf ein nutzbares Niveau.
Es ist so etwas wie ein Spannungsrelais-Wettlauf, der kontinuierlich im gesamten Stromnetz stattfindet.

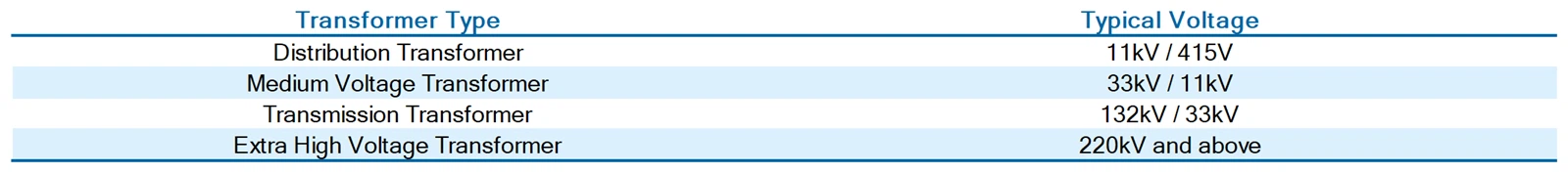

Gängige Umrechnungen von „kV in V“-Transformatoren
Einige Spannungsumwandlungen kommen in Industrie- und Versorgungssystemen immer wieder vor.
Hier sind einige gängige Beispiele:
Diese Transformatornennwerte werden sorgfältig auf der Grundlage der Lastanforderung, des Systemdesigns und der örtlichen Netzstandards ausgewählt.
Auch nutzen nicht alle Länder genau die gleichen Spannungsniveaus, was Neulinge etwas verwirren kann.
Bei hohen kV-Werten wird die Isolierung kritisch
Sobald man sich mit Mittel- oder Hochspannungstransformatoren beschäftigt, wird die Isolierung plötzlich zu einer sehr großen Sache.
Bei Niederspannung reichen häufig Standardisolationsmethoden aus. Aber Hochspannungstransformatoren benötigen einen viel stärkeren dielektrischen Schutz.
Aus diesem Grund verwenden viele Leistungstransformatoren:
Mineralisches Isolieröl
Isolierung aus Pressspan
Epoxidharzsysteme
SF6-isolierte Schaltanlagen in einigen Anlagen
Selbst ein relativ kleiner Isolationsfehler kann zu Lichtbogenbildung, Überhitzung oder katastrophalen Transformatorschäden führen.
Und ehrlich gesagt ist die Reparatur großer Transformatoren weder billig noch schnell.

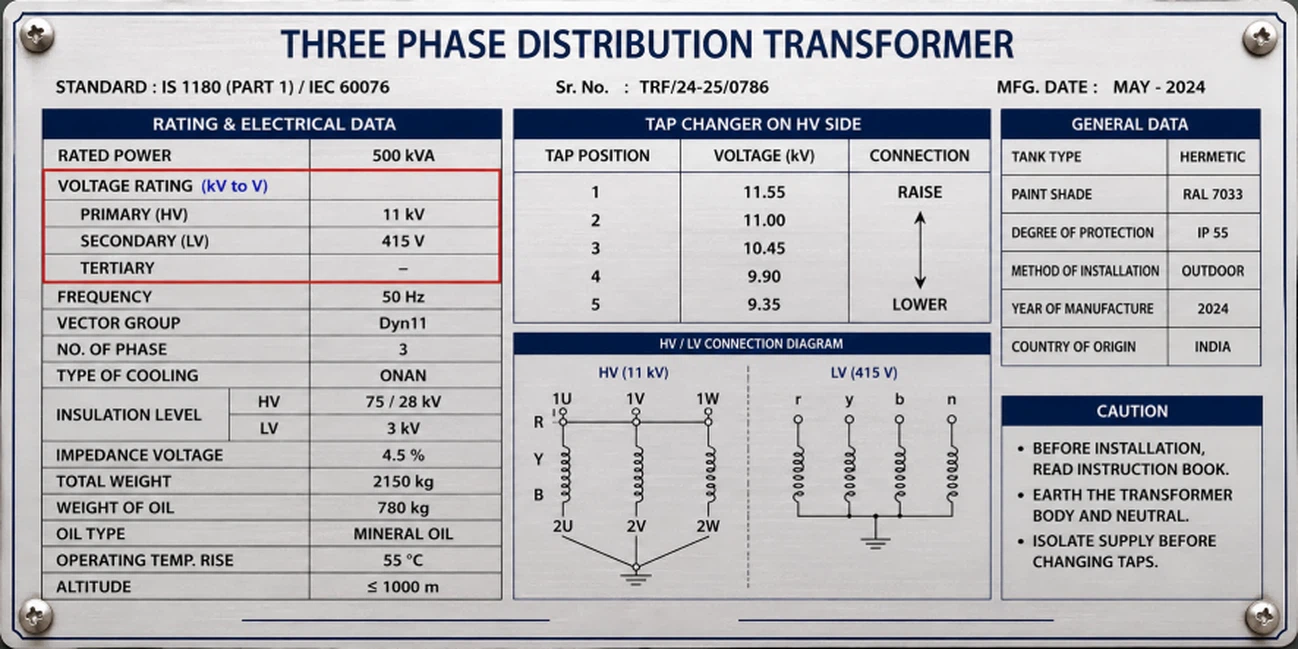

Transformator-Typenschilder richtig lesen
Auf den Typenschildern von Transformatoren sind die Spannungsangaben üblicherweise sowohl in kV als auch in V angegeben.
Zum Beispiel:
Ein Techniker muss die Beziehung „kV zu V“ klar verstehen, bevor mit der Installation oder Prüfung begonnen wird.
Die Verwechslung von 11 kV und 11 V klingt natürlich unmöglich, aber in realen Projekten kommt es durchaus zu falschen Annahmen über Spannungsklassen.
Vor allem, wenn die Dokumentation überstürzt ist. Was leider häufiger vorkommt, als die Leute zugeben.
Letzte Gedanken
Der Ausdruck „kV in V“ mag wie eine einfache elektrische Umwandlung erscheinen, in Transformatorsystemen stellt er jedoch etwas viel Größeres dar. Es verbindet Stromerzeugung, -übertragung, -verteilung und den alltäglichen Stromverbrauch in einem durchgängigen Netzwerk.
Transformatoren ermöglichen diese Spannungswandlungen sicher und effizient. Ganz gleich, ob es darum geht, 220 kV für ein Stadtnetz herunterzuregeln oder 11 kV in nutzbaren Gebäudestrom umzuwandeln, dieser Prozess ist für eine moderne Infrastruktur absolut unerlässlich.
Und wenn Sie anfangen, regelmäßig mit Transformatoren zu arbeiten, werden Sie ziemlich schnell erkennen, dass das Verständnis von Spannungspegeln nicht nur Theorie ist. Es gehört jeden Tag zum Job.
