Transformers: Was sie tun und wie sie funktionieren - Wissen

Ein Transformator ist ein statisches elektrisches Gerät, das durch elektromagnetische Induktion Wechselstrom von einem Stromkreis in einen anderen überträgt. In der Praxis machen Transformatoren Strom nutzbar, indem sie die Spannung für eine effiziente Übertragung erhöhen, die Spannung für eine sicherere Nutzung senken, Stromkreise isolieren und elektrische Geräte an die benötigte Leistung anpassen. In diesem Leitfaden wird erläutert, wie Transformatoren funktionieren.Was machen Transformatoren?in realen Systemen und wie sich gängige Transformatortypen unterscheiden.

Ein Transformator ändert die Wechselspannungs- und Stromstärke, ohne die Versorgungsfrequenz zu ändern. Wenn dadurch die Spannung ansteigt, spricht man von aAufwärtstransformator-; Wenn es die Spannung senkt, spricht man von aAbwärtstransformator-. Das gleiche Grundprinzip unterstützt Stromnetze, elektrische Gebäudesysteme, Industriesteuerungen, Ladegeräte, Audiogeräte und Messkreise.

Der Grund, warum Transformatoren wichtig sind, ist einfach: Elektrische Geräte benötigen nicht alle die gleiche Spannung. Die Energieübertragung über große Entfernungen profitiert von einer hohen Spannung und einem geringeren Strom, da ein niedrigerer Strom die Widerstandsverluste in der Leitung reduziert. Haushalte, Unternehmen und elektronische Geräte müssen diese Spannung dann vor der Verwendung auf ein praktisches Niveau reduzieren.

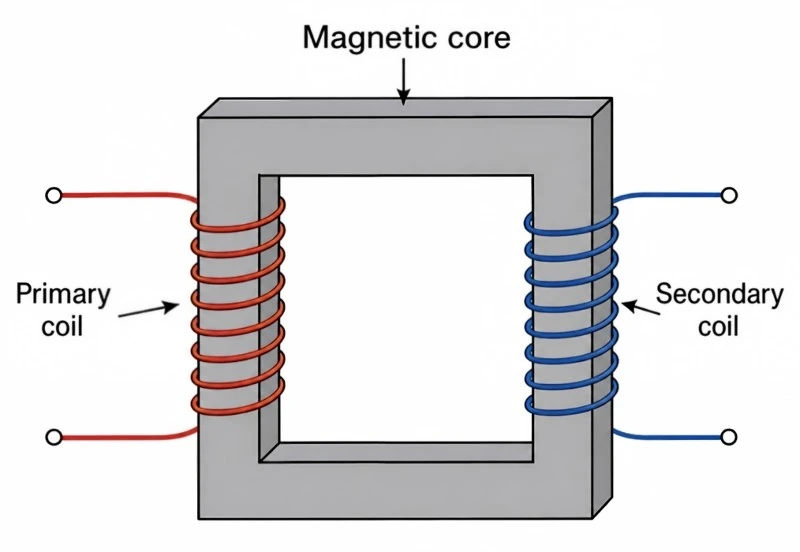

Die meisten Transformatoren bestehen aus wenigen Kernkomponenten. Ihre Größe, Isolierung, Gehäuse und Kühlmethode können variieren, aber die Funktionsweise bleibt die gleiche.

Primärwicklung:Die Spule ist an die Eingangswechselstromversorgung angeschlossen.

Sekundärwicklung:Die Spule, die transformierte Spannung an die Last liefert.

Magnetkern:Ein ferromagnetischer Pfad, der dabei hilft, den sich ändernden Magnetfluss zwischen den Wicklungen zu leiten.

Isolierung:Material, das Wicklungen trennt und dazu beiträgt, unsicheren Kontakt oder Ausfall zu verhindern.

Gehäuse oder Tank:Eine Schutzstruktur, besonders wichtig bei größeren Energie- und Verteilereinheiten.

Kühlsystem:Luft, Öl oder eine andere Methode zur Wärmeabfuhr in Transformatoren, die große Leistungen verarbeiten.

Die Wicklungen sind normalerweise nicht elektrisch verbunden. Stattdessen bewegt sich die Energie durch das im Kern erzeugte Magnetfeld. Diese Trennung ist einer der Gründe, warum viele Transformatoren für die elektrische Isolierung nützlich sind, obwohl nicht jede Transformatorkonstruktion das gleiche Maß an Isolierung bietet.

Transformatoren arbeiten durchgegenseitige Induktion. Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er ein sich änderndes Magnetfeld im Kern. Dieses sich ändernde Magnetfeld verbindet sich mit der Sekundärwicklung und induziert dort eine Spannung, die die Übertragung von Strom von einem Stromkreis auf einen anderen ermöglicht.

Die Anzahl der Windungen in jeder Wicklung bestimmt maßgeblich, ob die Spannung steigt oder fällt. Wenn die Sekundärwicklung mehr Windungen als die Primärwicklung hat, ist die Ausgangsspannung höher. Wenn die Sekundärseite weniger Windungen hat, ist die Ausgangsspannung niedriger. Bei einem idealen Transformator folgt das Spannungsverhältnis dem Windungsverhältnis zwischen Sekundär- und Primärwicklung.

Der Strom ändert sich in die entgegengesetzte Richtung. Wenn die Spannung erhöht wird, wird der Strom für ungefähr die gleiche Leistungsübertragung verringert, wobei Verluste ignoriert werden. Wenn die Spannung verringert wird, erhöht sich die Stromkapazität. Dieses Gleichgewicht ist der Grund, warum ein Transformator keine Quelle „kostenlosen“ Stroms ist; Es tauscht Spannung und Strom nach elektromagnetischen Prinzipien und realen-Effizienzgrenzen aus.

Ein Standardtransformator benötigt ein sich änderndes Magnetfeld, um Spannung in der Sekundärwicklung zu induzieren. Wechselstrom erzeugt auf natürliche Weise dieses sich ändernde Feld. Gleichstrom ändert nicht kontinuierlich seine Richtung, sodass ein herkömmlicher Transformator nicht auf die gleiche Weise mit konstantem Gleichstrom betrieben werden kann.

Leistungselektronik kann Gleichstrom in eine Schaltwellenform umwandeln und dann die Wirkung eines Transformators nutzen, was in vielen modernen Stromversorgungen üblich ist. Dennoch ist der Transformator selbst auf einen sich ändernden magnetischen Fluss und nicht auf einen konstanten Strom angewiesen.

Step-Up-TransformatorenSpannung erhöhen und Strom reduzieren. Sie werden häufig mit Erzeugungs- und Übertragungssystemen in Verbindung gebracht, in denen Strom effizient über weite Strecken transportiert werden muss. Durch eine höhere Spannung kann die gleiche Leistung mit weniger Strom übertragen werden, wodurch Wärmeverluste in den Leitern reduziert werden.

Abwärtstransformatoren-Reduzieren Sie die Spannung und erhöhen Sie den verfügbaren Strom. Sie werden in der Nähe des Verbrauchsorts eingesetzt, beispielsweise in Verteilungsnetzen, Gebäuden, Geräten und Niederspannungs-Steuerungssystemen. Ohne Abwärtstransformatoren wären viele Alltagsgeräte Spannungsniveaus ausgesetzt, für die sie nie ausgelegt sind.

Eine einfache Möglichkeit, über die beiden Funktionen nachzudenken:

Steigen Sie-auf:Mehr Sekundärwindungen als Primärwindungen; Spannung steigt.

Schritt-nach unten:Weniger sekundäre Windungen als primäre Windungen; Spannung sinkt.

Isolierung:Eine ähnliche Spannung kann aufrechterhalten werden, während die Schaltkreise magnetisch gekoppelt bleiben und nicht direkt verbunden sind.

Passend dazu:Spannung und Strom können an die Geräteanforderungen angepasst werden.

Transformatortypen werden häufig nach Funktion, Konstruktion, Phase, Anwendung und Kühlmethode klassifiziert. Die beste Wahl hängt davon ab, was der Transformator leisten soll, und nicht nur von den Eingangs- und Ausgangsspannungen.

Step-Up-TransformatorenErhöhen Sie die Spannung für Übertragungen oder Geräte, die eine höhere Spannung benötigen.

Abwärtstransformatoren-niedrigere Spannung für Verteilung, Steuerungen, Ladegeräte und Endgeräte.

Trenntransformatorenseparate Stromkreise, um direkte elektrische Verbindungen zu reduzieren und Lärm oder Sicherheitsbedenken zu bewältigen.

Spartransformatorenverwenden eine gemeinsame Wicklungsanordnung und können kompakt und effizient sein, bieten jedoch nicht die gleiche Isolierung wie ein Transformator mit zwei -Wicklungen.

LeistungstransformatorenBewältigen Sie hohe Leistungspegel in Übertragungs- und Umspannwerken.

VerteilungstransformatorenReduzieren Sie die Spannung für die lokale Versorgung von Häusern, Gewerbegebäuden und Einrichtungen.

InstrumententransformatorenSkalieren Sie Strom oder Spannung für Mess-, Überwachungs- und Schutzrelais.

Steuertransformatorenliefern niedrigere Spannungen für Steuerkreise in Industrie- und Gebäudeanlagen.

Audio- und SignaltransformatorenPassen Sie die Impedanz an, isolieren Sie Schaltkreise oder übertragen Sie Signale in speziellen Systemen.

Kern--- und Mantel---Transformatoren ordnen die Wicklungen und den magnetischen Pfad unterschiedlich an. Einphasige Transformatoren sind in vielen kleineren oder privaten Anwendungen üblich, während dreiphasige Transformatoren in Industrie- und Netzsystemen weit verbreitet sind. Trocken-Transformatoren verwenden Luft- oder Feststoffisolierung, während ölgefüllte Einheiten Isolierflüssigkeit verwenden, die auch bei der Kühlung hilft.

Kein echter Transformator ist perfekt. Energieverluste, Wärme, Belastung, Isolationsgrenzen und Installationsbedingungen wirken sich alle auf die Leistung aus. Das Verständnis dieser Faktoren hilft zu erklären, warum sich zwei Transformatoren mit derselben Nennspannung im Betrieb möglicherweise unterschiedlich verhalten.

Zu den wichtigsten Leistungsüberlegungen gehören:

Kupferverluste:Erwärmung durch Widerstand in den Wicklungen.

Kernverluste:Energieverlust im Magnetkern, einschließlich Hysterese- und Wirbelstromeffekten.

Spannungsregelung:Wie stark ändert sich die Ausgangsspannung zwischen leichter und voller Last?

Effizienz:Der Prozentsatz der Eingangsleistung, der der Last sinnvoll zugeführt wird.

Temperaturanstieg:Wärmestau, der die Lebensdauer der Isolierung verkürzen kann, wenn er nicht kontrolliert wird.

Impedanz:Ein Faktor, der sich auf den Spannungsabfall, den Kurzschlussstrom und den Systemschutz auswirkt.

Isolationsbewertung:Die Fähigkeit, elektrischen Belastungen und Betriebstemperaturen standzuhalten.

Ein gutes Transformatordesign gleicht diese Probleme aus. Eine kompakte Einheit spart zwar Platz, benötigt aber dennoch eine ausreichende Isolierung und Kühlung. Ein Transformator, der nur nach Spannung ausgewählt wird, erfüllt möglicherweise nicht die Last-, Fehlerstrom-, Umwelt- oder Sicherheitsanforderungen.

Wählen Sie einen Transformator entsprechend der elektrischen Aufgabe, der Last, der Umgebung und den Sicherheitsanforderungen aus. Beginnen Sie mit der Spannung und der Nennleistung und berücksichtigen Sie dann Isolierung, Phase, Frequenz, Gehäuse, Kühlung, Regelung, Installationsort und geltende Normen. Bei kritischen Systemen sollte die Auswahl durch einen qualifizierten Elektrofachmann erfolgen.

Eine praktische Auswahl-Checkliste beinhaltet:

Bestätigen Sie dasEingangsspannungUnderforderliche Ausgangsspannung.

Bestimmen Sie, ob die Last vorhanden isteinphasig oder dreiphasig.

Dimensionieren Sie den Transformator entsprechend den ErwartungenLastleistung, ggf. mit angemessenem Rand.

Prüfen Sie, ob die Anwendung benötigt wirdelektrische Isolierung.

In Betracht ziehendrinnen, draußen, staubig, nass, heiß oder korrosivUmgebungen.

RezensionKühlung und BelüftungBedürfnisse.

VerifizierenFrequenzkompatibilität, insbesondere über Regionen oder Spezialgeräte hinweg.

Koordinieren Sie Schutz, Erdung und Installation mit den örtlichen Elektrovorschriften.

Transformatoren sind leicht zu übersehen, da sie oft still im Hintergrund arbeiten. Sie helfen dabei, Strom von Kraftwerken in die Nachbarschaft zu transportieren, die Spannung in Gebäuden anzupassen, Schalttafeln mit Strom zu versorgen, Ladegeräte und Adapter zu unterstützen und Messsignale für elektrische Schutzsysteme bereitzustellen.

Sie unterstützen außerdem ein sichereres und zuverlässigeres elektrisches Design. Durch das Erhöhen oder Verringern der Spannung, das Isolieren von Schaltkreisen und das Anpassen der Leistungsanforderungen machen Transformatoren eine Stromquelle für viele verschiedene Lasten nutzbar. Das ist die praktische Antwort sowohl auf die Frage „Wie funktionieren Transformatoren“ als auch auf die Frage „Was machen Transformatoren?“: Sie machen elektrische Energie übertragbar, anpassbar und in modernen Energiesystemen nutzbar.
