Auf dem Pad montierter Transformator: Typen, Vorteile und Anwendungen

A Auf der Unterlage montierter Transformatorist ein wesentlicher Bestandteil moderner Stromverteilungssysteme und liefert zuverlässigen Strom für Wohngemeinschaften, Gewerbegebäude, Industrieanlagen und Projekte im Bereich erneuerbare Energien. Dieser Transformatortyp wird auf Bodenhöhe in einem sicheren Metallgehäuse installiert und bietet eine kompakte und praktische Lösung für Standorte, an denen eine Stromverteilung über Kopf ungeeignet ist oder Erdkabel bevorzugt werden.

Für Energieversorger, EPC-Auftragnehmer und Entwickler industrieller Stromversorgungssysteme trägt die Wahl des richtigen plattenmontierten Transformators dazu bei, die elektrische Sicherheit, die Verteilungseffizienz und die langfristige Betriebszuverlässigkeit zu verbessern.

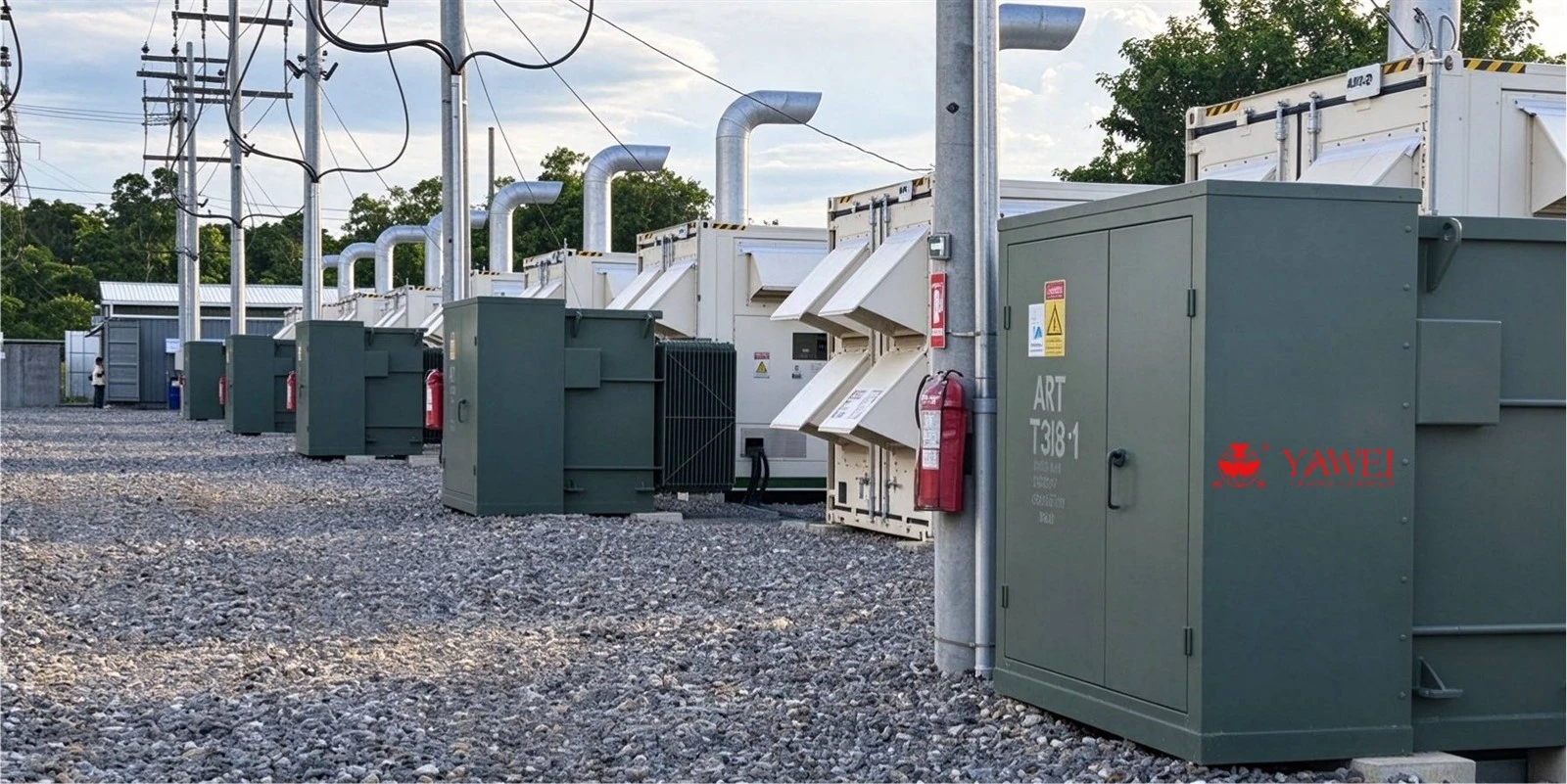

Was ist ein auf einem Pad montierter Transformator?

Ein Pad-Mount-Transformator ist ein am Boden montierter,in Öl getauchtVerteilungstransformator, untergebracht in einem manipulationssicheren Stahlschrank. Es wird typischerweise auf einer Betonplatte installiert und an unterirdische Mittelspannungskabel angeschlossen. Der Transformator reduziert die eingehende Verteilungsspannung auf eine niedrigere Spannung, die für Endverbraucher geeignet ist.

Abhängig von der Anwendung liegen die Primärspannungen üblicherweise zwischen 4 kV und 35 kV, während die Sekundärspannungen in nordamerikanischen Verteilungssystemen 120/240 V, 208Y/120 V und 480Y/277 V umfassen können. Die verfügbaren Kapazitäten variieren je nach Design, wobei gängige Anwendungen von mehreren zehn kVA bis zu mehreren tausend kVA reichen.

Im Gegensatz zu mastmontierten Transformatoren werden plattenmontierte Einheiten auf Bodenhöhe installiert, wodurch sie sich besonders für Stadtentwicklungen, Gewerbeimmobilien und Industriestandorte mit unterirdischen Stromnetzen eignen.

Wie funktioniert ein auf einem Pad montierter Transformator?

Das Funktionsprinzip basiert aufelektromagnetische Induktion. Mittelspannungsstrom gelangt über die Primärwicklung in den Transformator und erzeugt im Kern ein Magnetfeld. Dieses Magnetfeld induziert Spannung in der Sekundärwicklung und wandelt die eingehende Spannung auf den Pegel um, den die angeschlossenen elektrischen Geräte benötigen.

Die Isolierflüssigkeit im Inneren eines in Öl getauchten, auf einer Unterlage montierten Transformators sorgt für elektrische Isolierung und trägt zur Ableitung der während des Betriebs erzeugten Wärme bei. Der Schrank schützt unter Spannung stehende Komponenten vor unbefugtem Zugriff, während interne Schalt- und Schutzvorrichtungen den sicheren Systembetrieb unterstützen.

Abhängig von den Projektanforderungen kann ein auf einer Unterlage montierter Transformator über Schleifenspeisungs- oder Radialspeisekonfigurationen, Lasttrennschalter, Sicherungen und anderes Schutzzubehör verfügen.

Hauptvorteile von plattenmontierten Transformatoren

1. Erhöhte Sicherheit

Das geschlossene Design verhindert einen versehentlichen Kontakt mit unter Spannung stehenden Komponenten. Abschließbare, manipulationssichere Schränke bieten einen zusätzlichen Schutz in öffentlichen und gewerblichen Umgebungen. Die ordnungsgemäße Installation, Erdung, Abstände und Wartung sind weiterhin unerlässlich.

2. Platzsparende Installation

Da plattenmontierte Transformatoren an Erdkabel angeschlossen werden, entfällt die Notwendigkeit von Überkopftransformatorkonstruktionen am Installationsort. Aufgrund ihrer kompakten Grundfläche eignen sie sich für Wohnsiedlungen, Einkaufszentren, Campusgelände und Industrieanlagen.

3. Zuverlässige Stromverteilung

Die auf der Unterlage montierten Transformatoren sind für den kontinuierlichen Verteilungsbetrieb konzipiert und können mehrere Gebäude oder elektrische Verbraucher mit Strom versorgen. Geeignete thermische Gestaltung, Isolierung und Schutzvorrichtungen tragen dazu bei, eine zuverlässige Leistung unter bestimmten Betriebsbedingungen aufrechtzuerhalten.

4. Flexible Konfiguration

Hersteller können Geräte nach Spannungswerten, kVA-Kapazität, Anschlussanordnungen, Impedanz, Kühlanforderungen und geltenden Standards konfigurieren. Dank dieser Flexibilität kann der Transformator den elektrischen und umweltbezogenen Anforderungen verschiedener Projekte gerecht werden.

Häufige Anwendungen von plattenmontierten Transformatoren

Auf Polster montierte Transformatoren werden häufig verwendetunterirdische Verteilungsnetze. Wohngemeinschaften sind auf sie angewiesen, um Häuser und Gemeinschaftseinrichtungen zu versorgen, während Gewerbebauten sie zur Stromversorgung von Büros, Einzelhandelsgebäuden, Parkhäusern und Beleuchtungssystemen nutzen.

Zu den industriellen Anwendungen gehören Fabriken, Lagerhäuser, Logistikzentren und andere Einrichtungen, die eine zuverlässige Umwandlung von Mittelspannung in Niederspannung erfordern. Sie werden auch in Infrastrukturprojekten für erneuerbare Energien und Elektrofahrzeuge eingesetzt, bei denen die Transformatorspezifikationen mit der Leistung, dem Lastprofil und den Schutzanforderungen des angeschlossenen Systems übereinstimmen müssen.

Bei größeren Installationen sollten Ingenieure den Lastbedarf, zukünftige Erweiterungen, Fehlerniveaus und die Koordination mit vor- und nachgeschalteten Geräten bewerten, bevor sie eine Transformatornennleistung auswählen.

So wählen Sie den richtigen Pad-montierten Transformator aus

Bei der Auswahl eines geeigneten, auf der Unterlage montierten Transformators geht es um mehr als nur die Anpassung an die NennleistungKapazität an die erwartete Belastung anpassen. Käufer und Elektroingenieure sollten Primär- und Sekundärspannungen, Dreiphasenkonfiguration, Frequenz, Impedanz, Isolierflüssigkeit, Temperaturanstieg und verfügbaren Fehlerschutz berücksichtigen.

Auch die Installationsbedingungen spielen eine Rolle. Umgebungstemperatur, Höhe, Belüftung, Überschwemmungsgefahr, Korrosionseinwirkung und verfügbare Arbeitsabstände können sich auf die Auswahl und Lebensdauer des Transformators auswirken. Die Einhaltung relevanter Standards, wie z. B. der Anforderungen der IEEE C57-Serie und der geltenden örtlichen Elektrovorschriften, sollte für das jeweilige Projekt überprüft werden.

Die Zusammenarbeit mit einem erfahrenen Transformatorhersteller kann die Überprüfung, Anpassung, Prüfung und Lieferplanung von Spezifikationen vereinfachen.

Pad-montierte Transformatorlösungen von Yawei

Jiangsu Yawei Transformer Co., Ltd., eine Tochtergesellschaft der Yawei Group, stellt seit 1993 Transformatoren her. Mit umfangreicher Erfahrung in der Entwicklung und Produktion von Transformatoren bedient Yawei Kunden in den Bereichen Versorgung, Industrie, Gewerbe und erneuerbare Energien.

Für Projekte, die eineAuf der Unterlage montierter TransformatorYawei kann mit Kunden zusammenarbeiten, um elektrische Spezifikationen, Anwendungsbedingungen und Anpassungsanforderungen zu überprüfen. Die Auswahl eines Transformators, der zur tatsächlichen Betriebsumgebung passt, trägt zur zuverlässigen Stromverteilung und langfristigen Systemleistung bei.

Kontaktieren Sie Yawei, um Ihre Projektanforderungen zu besprechen undFordern Sie ein Angebot für einen Transformator mit Pad-Montage anzugeschnitten auf Ihr Vertriebssystem.
