Wie funktionieren Kernkraftwerke? Ein vollständiger Leitfaden zu Kernenergie und Transformatoren

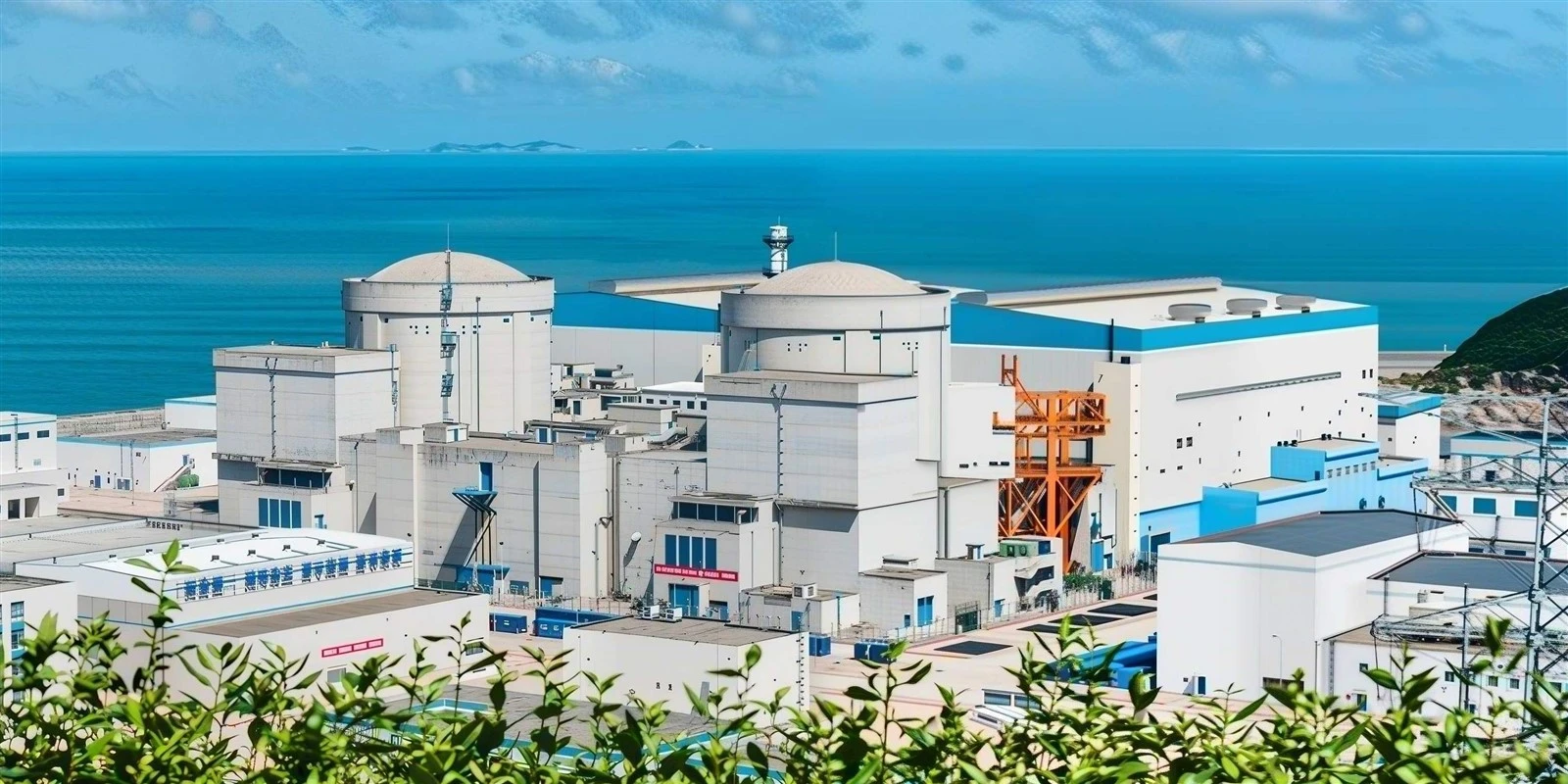

Kernkraftwerke erzeugen Strom, indem sie die Wärme aus Kernreaktionen nutzen, um Dampf zu erzeugen, Turbinen anzutreiben und elektrische Generatoren zu betreiben.Im Gegensatz zu Kohlekraftwerken werden in Kernkraftwerken keine fossilen Brennstoffe zur Wärmeerzeugung verbrannt. Stattdessen verlassen sie sich auf die kontrollierte Kernspaltung, einen Prozess, der erhebliche Energiemengen aus Atomkernen freisetzt.
VerständnisWie funktionieren Atomkraftwerke?erklärt nicht nur, wie Kernenergie in Strom umgewandelt wird, sondern auch, warum zuverlässige Leistungstransformatoren, Stromverteilungssysteme und Hochspannungsgeräte für die Kernenergieerzeugung unerlässlich sind.
Wie funktionieren Kernkraftwerke?
Die meisten kommerziellen Kernkraftwerke arbeiten mitKernspaltung. Im Inneren des Reaktors spalten sich Uranbrennstoffatome, wenn sie von Neutronen getroffen werden, wodurch Wärme und zusätzliche Neutronen freigesetzt werden. Diese Neutronen können weitere Spaltungsreaktionen auslösen und so eine kontrollierte Kettenreaktion erzeugen.
Die im Reaktor erzeugte Wärme wird an ein Kühlmittel, meist Wasser, übertragen. Je nach Reaktordesign erzeugt dieses erhitzte Wasser entweder direkt Dampf oder überträgt Wärme an einen separaten Wasserkreislauf. Der entstehende Dampf treibt eine Turbine an, die an einen elektrischen Generator angeschlossen ist.
Der Generator wandelt mechanische Energie durch elektromagnetische Induktion in elektrische Energie um. Der Strom durchläuft dann Transformatoren und Schaltanlagen, bevor er in das Übertragungsnetz gelangt.
Obwohl die Reaktordesigns unterschiedlich sind, folgt der grundlegende Prozess dem gleichen Prinzip:Kernenergie → thermische Energie → mechanische Energie → elektrische Energie.
Die Hauptkomponenten eines Kernkraftwerks
Mehrere miteinander verbundene Systeme arbeiten zusammen, um eine sichere und zuverlässige Stromerzeugung zu gewährleisten.
Kernreaktor
Der Reaktor ist das Herzstück der Anlage. Es enthält Kernbrennstoff, Steuerstäbe, ein Kühlmittelsystem und Strukturen, die eine kontrollierte Spaltreaktion aufrechterhalten sollen. Steuerstäbe regulieren die Reaktion, indem sie Neutronen absorbieren, während das Kühlmittel Wärme vom Reaktorkern abführt.
Dampferzeuger und Turbine
In einem Druckwasserreaktor (PWR) erhitzt der Reaktor Wasser in einem Primärkreislauf. Ein Dampferzeuger überträgt diese Wärme an einen Sekundärkreislauf und erzeugt so Dampf, ohne dass sich die beiden Wasservorräte normalerweise vermischen.
In einem Siedewasserreaktor (SWR) siedet Wasser im Reaktorbehälter und der entstehende Dampf strömt zur Turbine.
Der Dampf dreht die Turbinenschaufeln und wandelt dabei thermische Energie in mechanische Rotation um.
Elektrischer Generator
Die Turbine treibt einen Generator an, der Strom erzeugt. Die Ausgangsspannung des Generators hängt von der Auslegung der Anlage ab, liegt jedoch im Allgemeinen unter der für die Fernübertragung erforderlichen Spannung.
Ein Generator-Aufwärtstransformator erhöht diese Spannung und trägt so dazu bei, Strom- und Übertragungsverluste zu reduzieren, wenn Strom über Hochspannungsleitungen fließt.
Kondensator und Kühlsystem
Nach dem Durchgang durch die Turbine gelangt der Dampf in einen Kondensator, wo er abkühlt und zurückkehrt
zu flüssigem Wasser. Die Kühlung kann durch einen Kühlturm, ein Gewässer oder ein anderes technisches Kühlsystem erfolgen. Das Wasser wird dann durch den entsprechenden Kreislauf rezirkuliert.
Transformatoren und Schaltanlage
Transformatorensind für die elektrische Infrastruktur des Werks von wesentlicher Bedeutung. Sie erhöhen die Generatorspannung für die Netzübertragung und reduzieren die Spannung bei Bedarf für Anlagenhilfsgeräte und die Stromverteilung.
Die Schaltanlage verbindet das Kraftwerk über Leistungsschalter, Trennschalter, Schutzsysteme und Hochspannungsleiter mit dem Übertragungsnetz.
Wie Strom von einem Kernkraftwerk ins Netz fließt
Sobald der Generator Strom erzeugt, arbeiten mehrere elektrische Systeme zusammen, um ihn an die Verbraucher zu liefern.

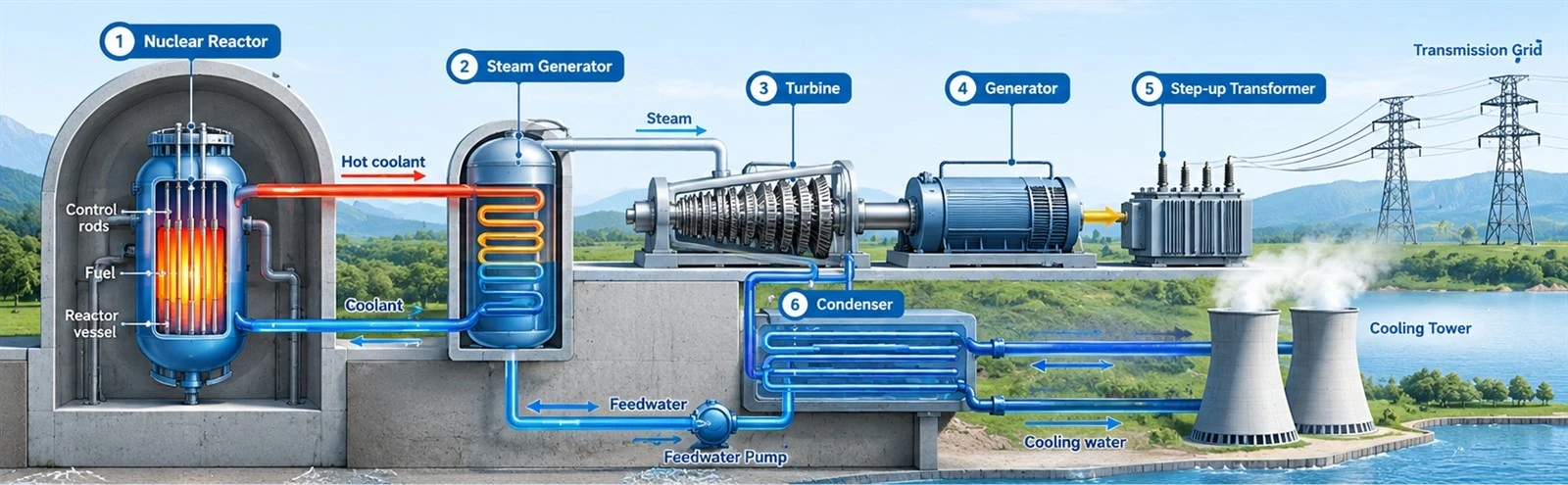

Der Hauptstrompfad folgt normalerweise dieser Reihenfolge:
Kernreaktor → Dampfturbine → Generator → Generator-Aufwärtstransformator → Schaltanlage → Übertragungsnetz
DerGenerator-Aufwärtstransformatorerhöht die Spannung auf das vom angeschlossenen Übertragungsnetz benötigte Niveau. Je nach Projekt kann der Netzanschluss mit 115 kV, 230 kV, 345 kV, 500 kV oder einer anderen regionalen Übertragungsspannung betrieben werden.
Eine höhere Übertragungsspannung ermöglicht die Übertragung der gleichen Leistungsmenge bei geringerem Strom, wodurch Widerstandsverluste in den Übertragungsleitern reduziert werden.
Kernkraftwerke benötigen außerdem Strom für den Betrieb von Pumpen, Kühlsystemen, Instrumenten, Steuerungsgeräten und anderen Hilfslasten. Blockhilfstransformatoren und Stationsservicetransformatoren versorgen diese Systeme mit Strom, während Notstromversorgungen wichtige Verbraucher unterstützen, wenn normale Stromquellen nicht verfügbar sind.
Da Kernkraftwerke strenge Anforderungen an Zuverlässigkeit und Sicherheit erfüllen müssen, geht es bei der Auswahl des Transformators um mehr als nur um Spannung und Kapazität. Ingenieure müssen auch Kurzschlussfestigkeit, Isolationsleistung, thermisches Verhalten, Schutzkoordination, Redundanz und geltende Standards berücksichtigen.
Warum sind Transformatoren in Kernkraftwerken wichtig?
Transformatoren unterstützen sowohl den Stromexport als auch den internen Betrieb eines Kernkraftwerks.
Ein Generator-Aufwärtstransformator verbindet den Generator mit dem Hochspannungsübertragungsnetz. Seine Auslegung muss der Nennleistung, der Betriebsspannung, dem Kühlbedarf und den zu erwartenden elektrischen Belastungen der Anlage Rechnung tragen.
Hilfstransformatoren versorgen die Anlagenausrüstung im Normalbetrieb mit Strom. Abhängig von der elektrischen Anordnung können separate Stationsnetztransformatoren oder Ersatzquellen zusätzliche Versorgungspfade bereitstellen.
Transformatoren, die in Kernenergieprojekten eingesetzt werden, müssen entsprechend ihrer spezifischen Anforderungen ausgewählt werden
Einsatz- und Sicherheitsklassifizierung. Nicht jeder Transformator in einer Kernanlage ist sicherheitsrelevant. Geräte, die bestimmte Sicherheitssysteme bedienen, können jedoch zusätzlichen Qualifikations-, Test-, Dokumentations- und Qualitätssicherungsanforderungen unterliegen.
Zu den wichtigsten Überlegungen gehören Nennleistung, Spannungsverhältnis, Impedanz, Temperaturanstieg, Kühlmethode, Isolationssystem, Überlastfähigkeit und Installationsumgebung. Schutz- und Überwachungssysteme sind auch wichtig, um abnormale Temperaturen, elektrische Fehler und andere Betriebsprobleme zu erkennen.
Für Projektinhaber, EPC-Auftragnehmer und Elektroingenieure kann die Wahl eines Transformatorherstellers mit geeigneten technischen Fähigkeiten und Fertigungsqualitätskontrollen dazu beitragen, Inbetriebnahmerisiken zu reduzieren und die langfristige Betriebszuverlässigkeit zu unterstützen.
Effizienz und Sicherheit von Kernkraftwerken
Kernkraftwerke können kontinuierlich große Mengen Strom erzeugen, obwohl sich die Leistung während Wartung, Auftanken oder Betriebsanpassungen ändern kann. Ihr thermischer Wirkungsgrad hängt von der Reaktortechnologie, den Dampfbedingungen und dem gesamten Umwandlungssystem ab.
Die Sicherheit beruht auf mehreren Schutzebenen, einschließlich Reaktorkontrollsystemen, Kühlsystemen, Eindämmungsstrukturen, redundanter Stromversorgung und Notfallverfahren. Zuverlässige elektrische Geräte sind besonders wichtig, da viele wichtige Systeme auf eine kontinuierliche Stromversorgung angewiesen sind.
Transformatoren, Schaltanlagen, Schutzrelais und Notstromgeräte müssen in die Elektrokonstruktion der Anlage integriert werden. Regelmäßige Inspektionen, Zustandsüberwachung, gegebenenfalls Öltests und vorbeugende Wartung helfen dabei, sich entwickelnde Fehler zu erkennen, bevor sie zu Geräteausfällen führen.
Yawei-Transformatorlösungen für die Energieinfrastruktur
Jiangsu Yawei Transformer Co., Ltd. wurde 1993 gegründet und ist ein Transformatorenhersteller für Energieinfrastruktur und Industrieanwendungen. Als Tochtergesellschaft der Yawei Group bietet das Unternehmen Transformatorlösungen für verschiedene Spannungsebenen und Anwendungsanforderungen an.
Für Kernkraftprojekte müssen Transformatorspezifikationen im Hinblick auf die elektrische Architektur der Anlage, die Lastanforderungen, den Netzanschluss sowie die geltenden nuklearen Qualitäts- und Sicherheitsanforderungen entwickelt werden. Bei Geräten, die für sicherheitsrelevante Anwendungen vorgesehen sind, ist besonderes Augenmerk auf die projektspezifische Qualifizierung und Dokumentation zu legen.
Yaweis Kompetenzen in der Entwicklung und Herstellung von Transformatoren können Diskussionen über geeignete Energieumwandlungs- und -verteilungsgeräte unterstützen. Projektteams sollten während des technischen Bewertungsprozesses die erforderlichen Bewertungen, Standards, Testumfänge und Qualifikationsanforderungen mit dem Hersteller bestätigen.
Abschluss
VerständnisWie funktionieren Atomkraftwerke?beginnt mit der kontrollierten Freisetzung von Kernenergie und folgt ihrer Umwandlung in Dampf, mechanische Rotation und Elektrizität. Transformatoren spielen dann eine entscheidende Rolle bei der Einspeisung des erzeugten Stroms in das Übertragungsnetz und bei der Versorgung der internen elektrischen Verbraucher der Anlage.
Bei kerntechnischen Anlagen hängt die zuverlässige Transformatorleistung von der richtigen Technik, der Auswahl geeigneter Geräte, einer strengen Qualitätskontrolle und der Wartung während der gesamten Betriebsdauer der Anlage ab.
