Hallo! Als Lieferant von Pad-montierten Transformatoren weiß ich, wie wichtig es ist, diese bösen Jungs regelmäßig zu überprüfen. Dies sorgt nicht nur für einen reibungslosen Betrieb, sondern hilft auch, spätere größere Probleme zu vermeiden. Schauen wir uns also an, wie Sie diese Inspektionen wie ein Profi durchführen können.
Vorbereitungen vor der Inspektion
Bevor Sie überhaupt in die Nähe des Transformators kommen, müssen Sie einige Dinge tun. Stellen Sie zunächst alle notwendigen Werkzeuge bereit. Sie benötigen Dinge wie eine Taschenlampe, um schwer zugängliche Bereiche zu überprüfen, ein Multimeter, um elektrische Werte zu messen, und eine Wärmebildkamera, um heiße Stellen zu erkennen.
Stellen Sie als Nächstes sicher, dass Sie über die richtige Sicherheitsausrüstung verfügen. Dazu gehören eine Schutzbrille, Handschuhe und ein Schutzhelm. Sicherheit sollte beim Umgang mit elektrischen Geräten immer oberste Priorität haben. Und stellen Sie natürlich sicher, dass Sie die Dokumentation des Transformators zur Hand haben. Dadurch erhalten Sie wichtige Informationen wie die Nennkapazität, die Modellnummer und den Wartungsverlauf.
Externe Inspektion
Beginnen wir mit der Außenseite des Pad Mounted Transformer. Schauen Sie sich das Gehäuse genau an. Überprüfen Sie das Gerät auf Anzeichen physischer Schäden wie Dellen, Risse oder Rost. Durch ein beschädigtes Gehäuse kann Feuchtigkeit eindringen, die die internen Komponenten des Transformators beschädigen kann.
Überprüfen Sie die Dichtungen rund um die Türen und Abdeckungen. Sie sollten in gutem Zustand sein und einen dichten Verschluss bieten. Wenn sie abgenutzt oder zerrissen sind, müssen Sie sie ersetzen. Auch undichte Dichtungen können zum Eindringen von Feuchtigkeit führen.
Überprüfen Sie, während Sie hier draußen sind, die Kabelverbindungen. Sie sollten dicht und frei von Korrosion sein. Lose Verbindungen können zu Überhitzung führen, was ein absolutes Nein ist. Sie können einen Drehmomentschlüssel verwenden, um sicherzustellen, dass die Schrauben mit den richtigen Spezifikationen angezogen werden.
Ölstand und -qualität
Wenn Ihr Pad-Mount-Transformator Öl zur Kühlung und Isolierung verwendet, ist die Überprüfung des Öls ein Muss. Suchen Sie zunächst die Ölstandsanzeige. Der Ölstand sollte innerhalb des empfohlenen Bereichs liegen. Wenn der Wert zu niedrig ist, kann es sein, dass ein Leck vorliegt.
Nehmen Sie zum Testen eine Probe des Öls. Das Öl sollte klar und frei von Verunreinigungen sein. Trübes oder verfärbtes Öl kann auf Probleme wie Überhitzung oder Isolationsversagen hinweisen. Sie können die Ölprobe zur genaueren Analyse an ein Labor schicken.
Elektrische Tests
Jetzt ist es Zeit für einige elektrische Tests. Messen Sie mit Ihrem Multimeter die Spannung und den Strom an den Eingangs- und Ausgangsklemmen. Die Messwerte sollten mit den Spezifikationen des Transformators übereinstimmen. Jede wesentliche Abweichung könnte ein Hinweis darauf sein, dass ein Problem vorliegt.
Führen Sie einen Wicklungswiderstandstest durch. Mit diesem Test können Sie die Integrität der Transformatorwicklungen überprüfen. Eine Änderung des Wicklungswiderstands könnte auf einen Kurzschluss oder eine Unterbrechung in den Wicklungen hinweisen.
Sie können auch eine Wärmebildkamera verwenden, um etwaige Hotspots im Transformator zu erkennen. Hotspots können ein Zeichen für Überlastung oder schlechte Verbindungen sein. Wenn Sie einen Hot Spot entdecken, müssen Sie weitere Untersuchungen durchführen, um die Grundursache zu finden.
Schutzvorrichtungen
Pad-montierte Transformatoren sind mit mehreren Schutzvorrichtungen ausgestattet, die Sie regelmäßig überprüfen müssen. Beginnen Sie mit den Sicherungen. Stellen Sie sicher, dass sie die richtige Größe haben und nicht durchgebrannt sind. Eine durchgebrannte Sicherung könnte auf eine Überlastung oder einen Kurzschluss hinweisen.
Testen Sie die Leistungsschalter. Sie sollten bei der richtigen Stromstärke auslösen. Sie können diesen Test mit einem Leistungsschaltertester durchführen. Defekte Leistungsschalter können den Transformator im Falle eines elektrischen Fehlers nicht schützen.
Überprüfen Sie die Relais. Diese Geräte überwachen die elektrischen Parameter des Transformators und senden bei Problemen Signale an die Leistungsschalter. Stellen Sie sicher, dass sie ordnungsgemäß funktionieren und die richtigen Einstellungen haben.
Belüftung und Kühlung
Eine ordnungsgemäße Belüftung und Kühlung sind für die Leistung des Transformators von entscheidender Bedeutung. Überprüfen Sie die Lüftungsöffnungen am Gehäuse. Sie sollten sauber und frei von Hindernissen sein. Wenn Schmutz oder Ablagerungen die Lüftungsschlitze verstopfen, kann dies zu einer Überhitzung des Transformators führen.
Wenn Ihr Transformator über Lüfter zur Kühlung verfügt, überprüfen Sie diese, um sicherzustellen, dass sie funktionieren. Achten Sie auf seltsame Geräusche von den Lüftern, da dies auf ein mechanisches Problem hinweisen könnte. Überprüfen Sie außerdem die Lüfterflügel auf Beschädigungen.
Aufzeichnungen führen
Nach Abschluss der Inspektion ist es wichtig, detaillierte Aufzeichnungen zu führen. Notieren Sie alle Messungen, Testergebnisse und Beobachtungen, die Sie während der Inspektion gemacht haben. Dies hilft Ihnen, die Leistung des Transformators im Laufe der Zeit zu verfolgen und etwaige Trends zu erkennen.
Sollten Probleme auftreten, notieren Sie sich unbedingt die Maßnahmen, die Sie zu deren Behebung ergriffen haben. Diese Dokumentation ist auch bei zukünftigen Inspektionen hilfreich und kann dabei helfen, nachzuweisen, dass Sie den Transformator ordnungsgemäß gewartet haben.
Auswahl des richtigen Pad-montierten Transformators
Wenn Sie auf der Suche nach einem neuen Pad-montierten Transformator sind, haben wir einige großartige Optionen. Schauen Sie sich unsere anPad-Mount-Transformator 150 kVAfür kleinere Anwendungen. Es ist zuverlässig und effizient.
Für größere Setups ist unserDreiphasen-Transformator für Pad-Montage, 500 kVA, ANSI/IEEE-Standardist eine tolle Wahl. Es erfüllt alle Industriestandards und ist auf Langlebigkeit ausgelegt.

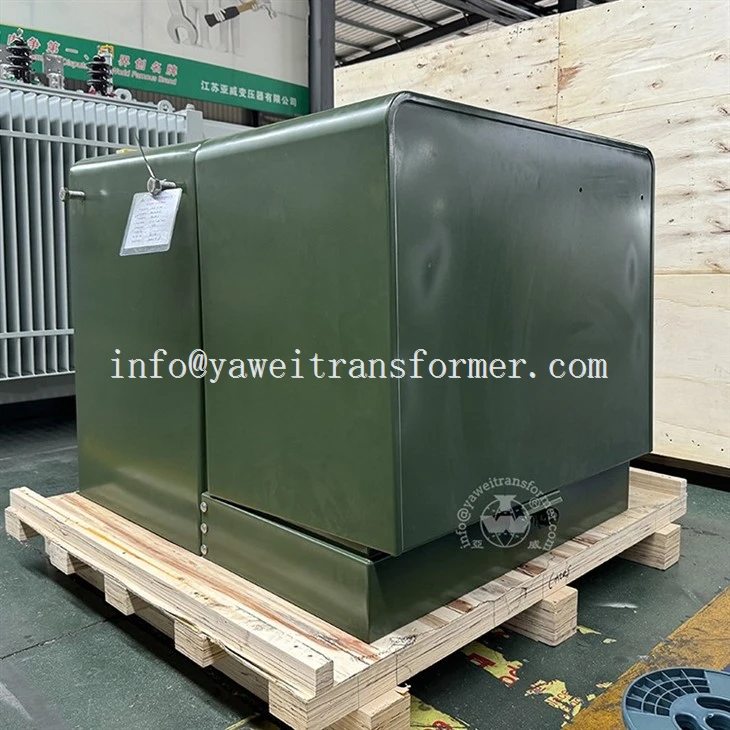

Und wenn Sie eine einphasige Lösung benötigen, werfen Sie einen Blick auf unsereEinphasiger Transformator mit Pad-Montage. Es eignet sich perfekt für private und kleine gewerbliche Zwecke.
Abschluss
Die Durchführung regelmäßiger Inspektionen an plattenmontierten Transformatoren ist ein wesentlicher Bestandteil, um sie in einem guten Betriebszustand zu halten. Wenn Sie diese Schritte befolgen, können Sie potenzielle Probleme frühzeitig erkennen und kostspielige Reparaturen oder Ersatzlieferungen vermeiden.
Wenn Sie am Kauf eines Pad-montierten Transformators interessiert sind oder Fragen zu unseren Produkten haben, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die richtige Lösung für Ihre Bedürfnisse zu finden. Egal, ob Sie ein Kleinunternehmer sind oder Teil eines großen Versorgungsunternehmens sind, wir verfügen über das Fachwissen und die Produkte, um Sie zu unterstützen.
Referenzen
- Handbuch zu elektrischen Sicherheitsstandards
- Wartungshandbücher für Transformatoren
- Best Practices der Branche für Inspektionen von plattenmontierten Transformatoren
