Hallo! Als Lieferant von Trockentransformatoren habe ich aus erster Hand gesehen, wie das Strömungsmuster der Kühlluft die Leistung dieser wichtigen Geräte beeinflussen oder beeinträchtigen kann. In diesem Blog werde ich eingehend darauf eingehen, wie sich das Kühlluftströmungsmuster auf die Leistung eines Trockentransformators auswirkt und warum es so wichtig ist.
Lassen Sie uns zunächst darüber sprechen, was ein Trockentransformator ist. Einfach ausgedrückt handelt es sich um eine Art Transformator, der keine Flüssigkeit zur Kühlung verwendet. Stattdessen nutzt es Luft, um die während des Betriebs entstehende Wärme abzuleiten. Dies macht Trockentransformatoren in vielen Anwendungen zu einer beliebten Wahl, insbesondere an Orten, an denen Brandgefahr oder Umweltbedenken bestehen.
Kommen wir nun zu den Einzelheiten, wie sich das Muster des Kühlluftstroms auf die Leistung auswirkt.
Temperaturregulierung
Einer der wichtigsten Aspekte der Leistung eines Trockentransformators ist die Temperaturregulierung. Wenn ein Transformator in Betrieb ist, erzeugt er aufgrund der elektrischen Verluste in den Wicklungen und im Kern Wärme. Wenn diese Wärme nicht effektiv abgeführt wird, kann die Temperatur des Transformators auf gefährliche Werte ansteigen, was zu einem Isolationsausfall, einer verkürzten Lebensdauer und sogar einem Totalausfall führen kann.
Das Strömungsmuster der Kühlluft spielt eine Schlüsselrolle bei der Temperaturregulierung. Ein gut konzipiertes Luftströmungsmuster stellt sicher, dass die Luft alle kritischen Teile des Transformators erreichen kann, wie z. B. die Wicklungen und den Kern. Beispielsweise werden in einem zwangsluftgekühlten Trockentransformator Ventilatoren verwendet, um Luft durch den Transformator zu blasen. Wenn der Luftstrom blockiert oder nicht gleichmäßig verteilt ist, können einige Teile des Transformators überhitzen, während andere relativ kühl bleiben.
Nehmen wir an, wir haben einen Transformator mit einem schlechten Luftströmungsmuster, bei dem sich die Luft hauptsächlich in einem Bereich konzentriert. Die Wicklungen in diesem Bereich werden effektiv gekühlt, die Wicklungen in anderen Bereichen können jedoch höheren Temperaturen ausgesetzt sein. Im Laufe der Zeit kann diese ungleichmäßige Temperaturverteilung zu einer vorzeitigen Alterung der Isolierung in den überhitzten Bereichen führen, was das Risiko von Kurzschlüssen und anderen elektrischen Problemen erhöht.
Andererseits kann ein geeignetes Luftströmungsmuster, wie etwa eine radiale oder axiale Strömungskonstruktion, dafür sorgen, dass die Luft gleichmäßig über den gesamten Transformator verteilt wird. Dies trägt dazu bei, eine gleichmäßigere Temperatur im gesamten Transformator aufrechtzuerhalten, wodurch die Belastung der Isolierung verringert und die Lebensdauer des Transformators verlängert wird.
Effizienz
Das Strömungsmuster der Kühlluft beeinflusst auch den Wirkungsgrad eines Trockentransformators. Wenn der Transformator bei einer niedrigeren Temperatur betrieben wird, verringern sich seine elektrischen Verluste. Dies liegt daran, dass der Widerstand der Wicklungen mit sinkender Temperatur abnimmt. Nach dem Jouleschen Gesetz ist der Leistungsverlust in einem Leiter proportional zum Quadrat des Stroms und des Widerstands ((P = I^{2}R)). Indem wir die Temperatur durch ein effizientes Luftströmungsmuster niedrig halten, können wir die Leistungsverluste im Transformator reduzieren, was wiederum seinen Wirkungsgrad erhöht.
Beispielsweise kann ein Transformator mit einem optimierten Luftströmungsmuster bei einer niedrigeren Temperatur betrieben werden als ein Transformator mit einem schlechten Luftströmungsmuster. Das bedeutet, dass bei gleicher Eingangsleistung der Transformator mit der besseren Luftströmung eine höhere Ausgangsleistung hat, was zu einem höheren Wirkungsgrad führt. Dies kommt nicht nur dem Endverbraucher in Form geringerer Energiekosten zugute, sondern auch der Umwelt, da der Gesamtenergieverbrauch sinkt.
Geräuschpegel
Ob Sie es glauben oder nicht, das Strömungsmuster der Kühlluft kann auch den Geräuschpegel eines Trockentransformators beeinflussen. Wenn der Luftstrom turbulent ist oder sich Hindernisse im Luftweg befinden, kann es zu Geräuschen kommen. Dies liegt daran, dass die turbulente Luft Vibrationen in den Transformatorkomponenten wie den Wicklungen und dem Gehäuse verursachen kann.
Ein gleichmäßiges und gut gestaltetes Luftströmungsmuster kann Turbulenzen minimieren und den Geräuschpegel senken. Beispielsweise sind bei einigen modernen Trockentransformatoren der Lufteinlass und -auslass so ausgelegt, dass die Luft reibungslos in den Transformator ein- und austreten kann, ohne übermäßige Turbulenzen zu erzeugen. Dadurch wird nicht nur das Rauschen reduziert, sondern auch die Gesamtleistung des Transformators verbessert.
Verschiedene Arten von Kühlluftströmungsmustern
Es gibt verschiedene Arten von Kühlluftströmungsmustern, die in Trockentransformatoren verwendet werden, und jede hat ihre eigenen Vor- und Nachteile.
Natürliche Luftkühlung
Bei der natürlichen Luftkühlung nutzt der Transformator die natürliche Konvektion der Luft, um Wärme abzuleiten. Die heiße Luft steigt auf und erzeugt einen natürlichen Luftstrom durch den Transformator. Diese Art der Kühlung ist einfach und zuverlässig, weist jedoch Einschränkungen hinsichtlich der abführbaren Wärmemenge auf. Es wird typischerweise in kleineren Trockentransformatoren mit geringerer Nennleistung verwendet.
Zwangsweise Luftkühlung
Bei der Zwangsluftkühlung werden Ventilatoren verwendet, um Luft durch den Transformator zu blasen. Dadurch kann die Kühlleistung des Transformators deutlich erhöht werden, so dass er höhere Nennleistungen bewältigen kann. Es gibt verschiedene Konfigurationen der erzwungenen Luftkühlung, z. B. Luftströmung von oben nach unten oder von unten nach oben.
Bei einem Design mit Luftstrom von oben nach unten befinden sich die Ventilatoren oben am Transformator und die Luft wird nach unten durch den Transformator geblasen. Mit dieser Konstruktion kann die heiße Luft effektiv von der Oberseite des Transformators entfernt werden, wo sie sich ansammelt. Möglicherweise ist jedoch mehr Platz über dem Transformator erforderlich.
Bei einem von unten nach oben gerichteten Luftstromdesign befinden sich die Lüfter unten und die Luft wird nach oben geblasen. Dies kann bei einigen Anwendungen, bei denen der Transformator auf engstem Raum installiert wird, von Vorteil sein, da kein zusätzlicher Platz über dem Transformator erforderlich ist.
Hybridkühlung
Einige Trockentransformatoren verwenden ein Hybridkühlsystem, das natürliche und forcierte Luftkühlung kombiniert. Dies ermöglicht eine größere Flexibilität bei der Kühlung, abhängig von der Last und den Umgebungsbedingungen. Während des normalen Betriebs kann der Transformator beispielsweise auf natürliche Luftkühlung angewiesen sein, und wenn die Last steigt oder die Umgebungstemperatur steigt, kann das Zwangsluftkühlsystem aktiviert werden.
Beispiele aus der Praxis
Werfen wir einen Blick auf einige Beispiele aus der Praxis, um zu sehen, wie sich das Muster der Kühlluftströmung auf die Leistung von Trockentransformatoren auswirken kann.
In einem Gewerbegebäude wird ein Trockentransformator verwendet, um die Beleuchtung, die Heizungs-, Lüftungs- und Klimatechnik (HLK) und andere elektrische Systeme mit Strom zu versorgen. Wenn das Luftströmungsmuster im Transformatorraum nicht richtig ausgelegt ist, kann es zu einer Überhitzung des Transformators kommen. Befinden sich beispielsweise große Hindernisse wie Lagerschränke oder Geräte im Luftweg, kann der Luftstrom zum Transformator eingeschränkt sein. Dies kann dazu führen, dass die Temperatur des Transformators ansteigt, was zu einem erhöhten Energieverbrauch und möglichen Geräteausfällen führt.
Andererseits sind in einem Rechenzentrum, in dem Zuverlässigkeit und Effizienz von größter Bedeutung sind, Trockentransformatoren häufig mit einem hochoptimierten Luftströmungsmuster ausgestattet. Die Rechenzentrumsbetreiber arbeiten eng mit den Transformatorlieferanten zusammen, um sicherzustellen, dass der Luftstrom gleichmäßig verteilt ist und die Transformatoren effektiv gekühlt werden. Dies trägt dazu bei, den stabilen Betrieb der elektrischen Systeme des Rechenzentrums aufrechtzuerhalten und das Risiko von Ausfallzeiten zu verringern.
Unsere Produktangebote
Als Lieferant von Trockentransformatoren wissen wir, wie wichtig ein ordnungsgemäßes Kühlluftströmungsmuster ist. Deshalb bieten wir ein breites Sortiment an Trockentransformatoren mit unterschiedlichen Luftführungsdesigns an, um den spezifischen Anforderungen unserer Kunden gerecht zu werden.

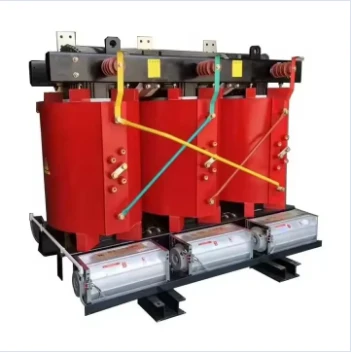

Wir haben dasHochwertiger, heißer Verkauf, 10 kV, 500 kVA, dreiphasiger Trockentransformator, Fabrikpreis, das mit einem effizienten Luftstrommuster ausgestattet ist, um optimale Leistung und langfristige Zuverlässigkeit zu gewährleisten. Dieser Transformator eignet sich für eine Vielzahl von Anwendungen, beispielsweise für Industrieanlagen, Gewerbegebäude und Wohnkomplexe.
Für Marineanwendungen bieten wir das anMarine-Trockentransformator. Diese Transformatoren sind so konzipiert, dass sie der rauen Meeresumgebung standhalten und verfügen über ein spezielles Luftstromdesign, um das Eindringen von Feuchtigkeit zu verhindern und eine effektive Kühlung zu gewährleisten.
Wir haben auch dieDelta Star Trockentransformator, das für seine hervorragende elektrische Leistung und effiziente Kühlung bekannt ist. Das Luftströmungsmuster in diesem Transformator wurde sorgfältig entwickelt, um eine gleichmäßige Kühlung zu gewährleisten und das Risiko einer Überhitzung zu verringern.
Abschluss
Zusammenfassend lässt sich sagen, dass das Strömungsmuster der Kühlluft einen tiefgreifenden Einfluss auf die Leistung eines Trockentransformators hat. Es beeinflusst die Temperaturregulierung, die Effizienz, den Geräuschpegel und die Gesamtzuverlässigkeit. Als Lieferant von Trockentransformatoren sind wir bestrebt, unseren Kunden Transformatoren mit gut konzipierten Luftströmungsmustern zu liefern, um optimale Leistung und langfristige Haltbarkeit zu gewährleisten.
Wenn Sie auf der Suche nach einem Trockentransformator sind, sei es für ein kleines kommerzielles Projekt oder eine große Industrieanwendung, würden wir gerne mit Ihnen sprechen. Kontaktieren Sie uns, um Ihre spezifischen Anforderungen zu besprechen und den perfekten Transformator für Ihre Bedürfnisse zu finden. Wir können Ihnen bei der Auswahl des richtigen Luftstromdesigns und der richtigen Konfiguration helfen, um sicherzustellen, dass Ihr Transformator optimal funktioniert.
